- Bezeichnung: Peilscheibe
- Anforderungszeichen: Fl.XXX
- Baumuster: PZ 47 N
- Hersteller: Telefunken, Berlin
- Baujahr: ca. 1935
- Funktionsweise:

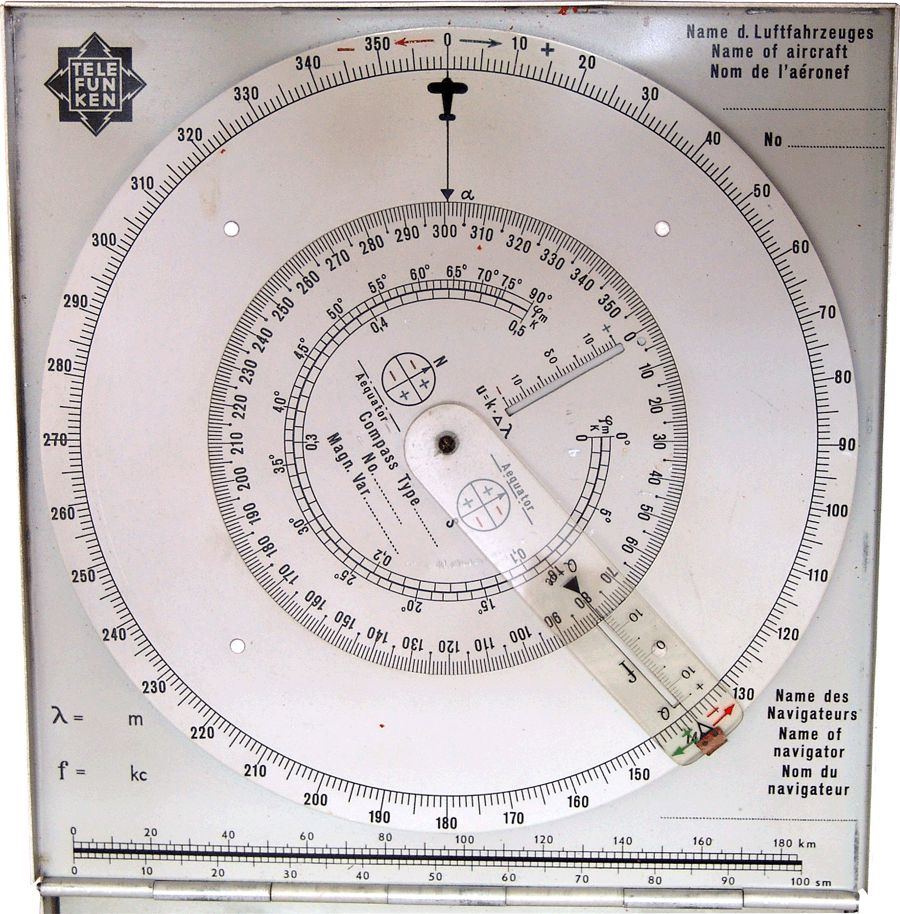

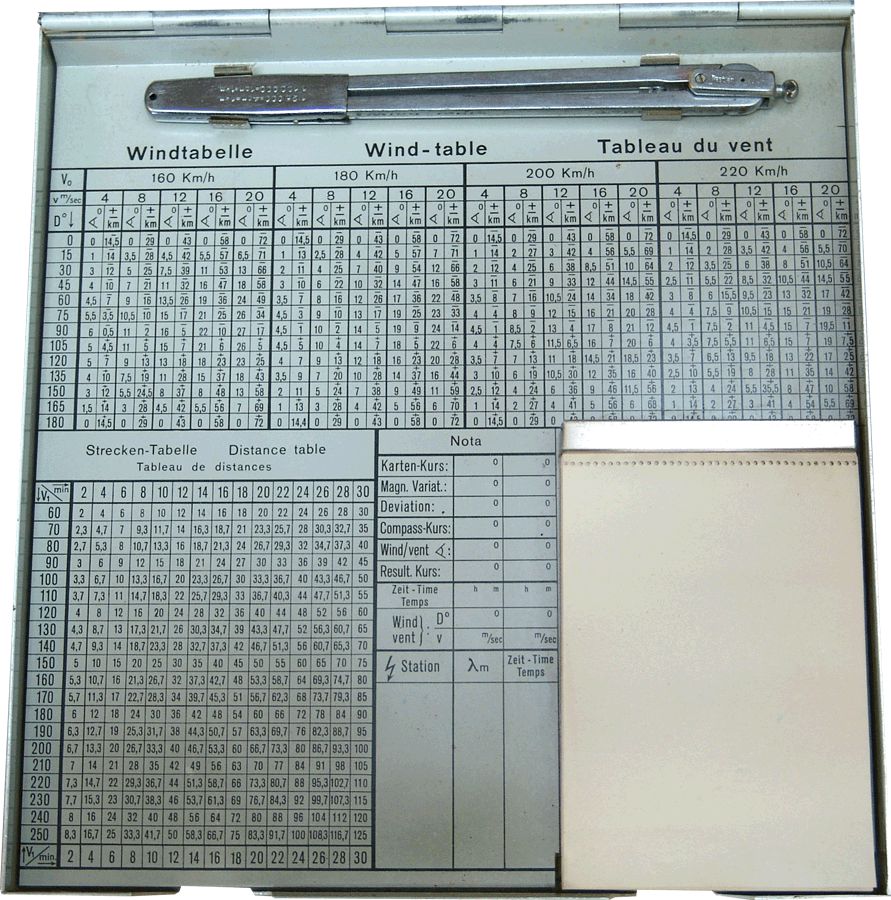

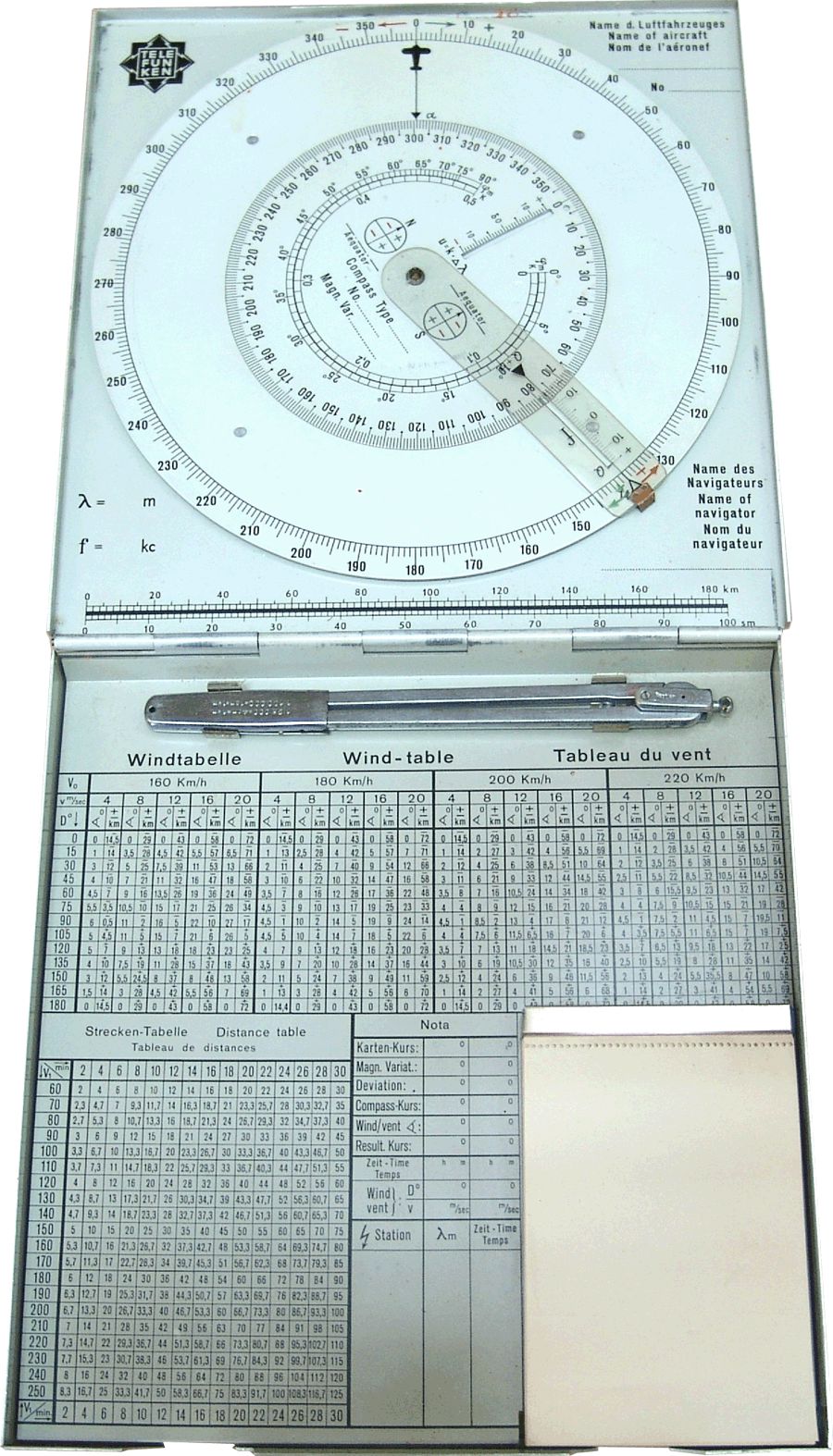

- Dieses Gerät, das auch Zeichen- und Schreibmaterial in einem Leichtmetallkasten enthält, ist ein Hilfsmittel zur schnellen Auswertung von Eigenpeilungen, das unmittelbar die recht weisende Funkpeilung ohne alle Rechnungen liefert. Zu diesem Zweck enthält der Rechenkreis auch eine Windtabelle für den anzuwendenden Vorhaltewinkel und die Änderung der Fluggeschwindigkeit sowie eine Streckentabelle für die zurückgelegte Strecke in Abhängigkeit von der Zeit und der Fluggeschwindigkeit über dem Boden.
