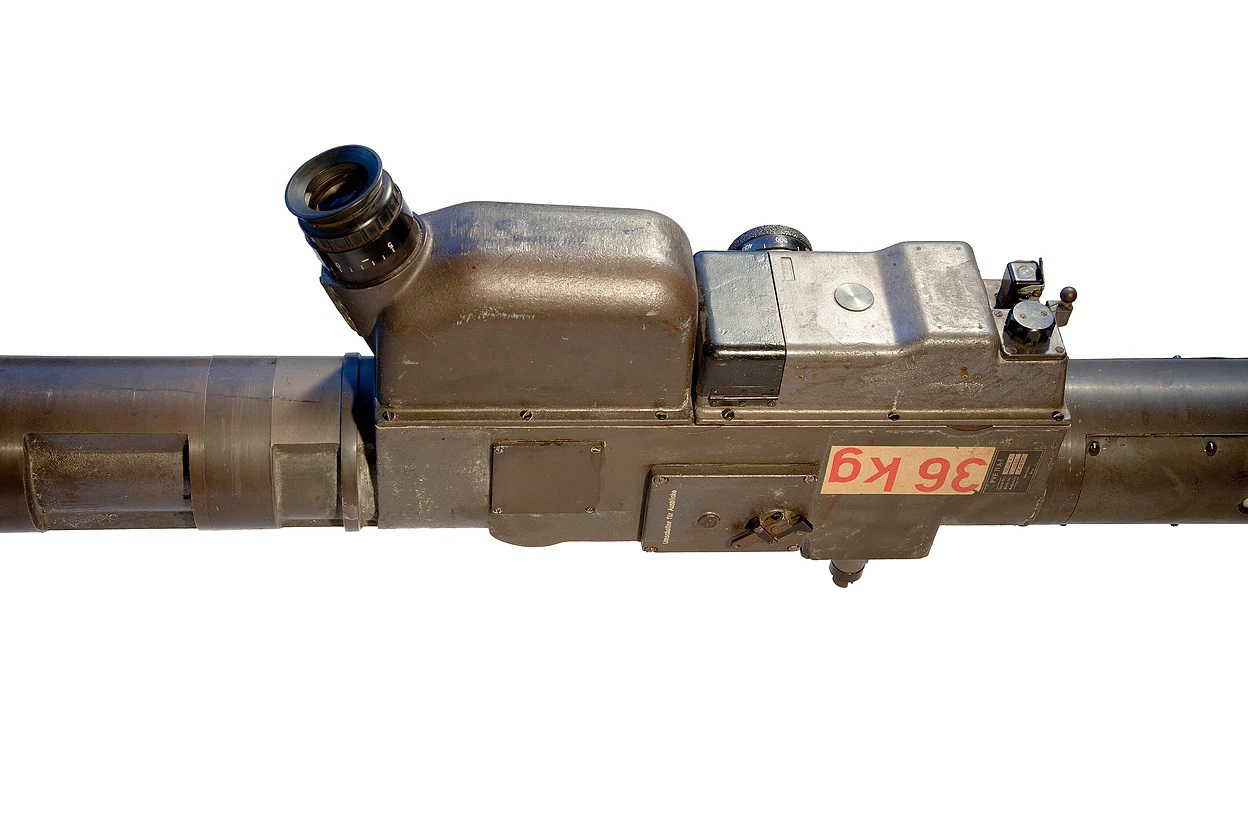

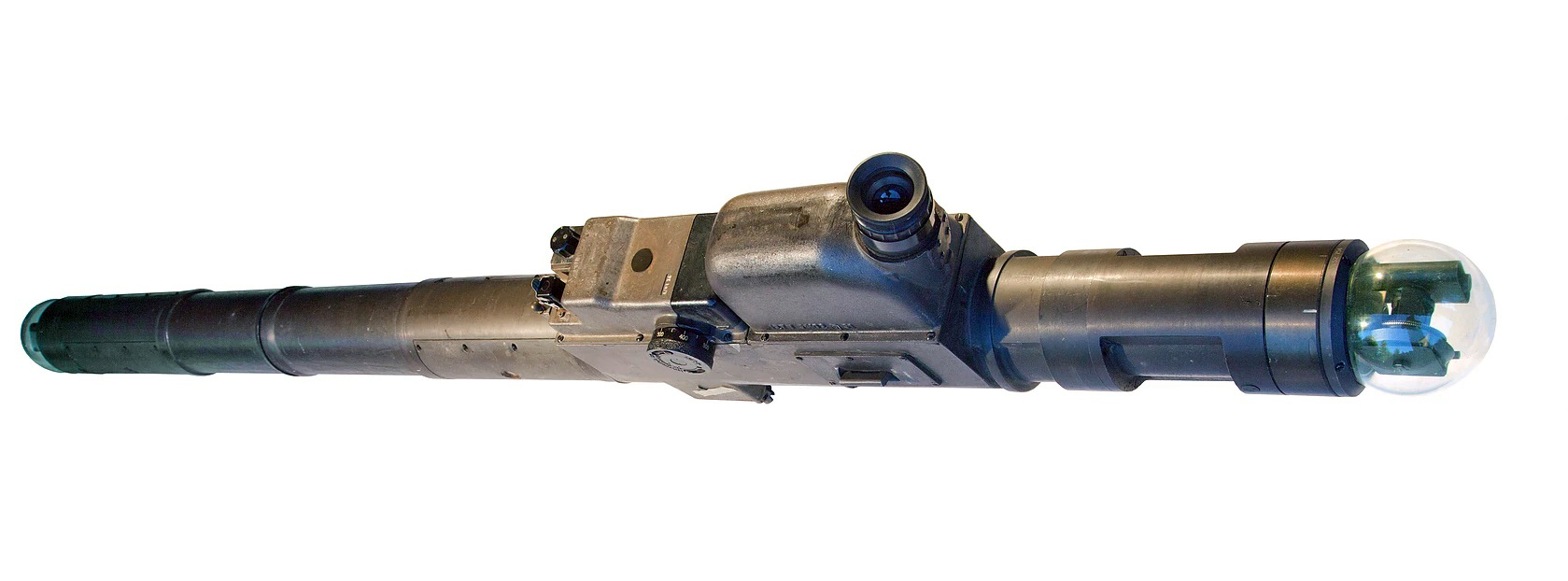

• Bezeichnung: Periskop-Visier-Einrichtung PVE 11 A-1
  • Anforderungszeichen: Fl.52779
  • Baumuster: PVE 11 A-1
  • Messbereich: Vergrösserung: 1,8 x / Gesichtsfeld: 40°
  • Hersteller: gxl = Franke und Heidecke, Fabrik photograph. Salzdahlstrasse 196, Braunschweig (Bauart: blc = Zeiss Carl, Militärabteilung, Jena)
  • Baujahr: 1944 / 45
  • Eingebaut in: Junkers Ju 388 (Projektiert: Junkers Ju 290, Junkers Ju 390, Messerschmitt Me 264)
  • Funktionsweise: Das PVE 11 A-1 ist ein druckdicht gebautes Rundblickfernrohr mit Eigengeschwindigkeitsrechner für wechselweise Beobachtung durch den oberen oder unteren Ausblick. Trockenpatronen sowie elektrischer Heizung und Verdunkelungswiderstand.
  • Besonderheiten: Ein selten gebautes Periskopviser für „H- Waffenstände“ in Grosskampfflugzeugen der deutschen Luftwaffe mit Druckkabinen. Auffallend sind sie grossen Salzpackete gegen die Luftfwuchtigkeit, die schädlich für die Mechanik sein konnte.
  • Produzierte Stückzahlen: unbekannt ca. 20-40 Stück
    ​Geplante Stückzahlen 1 Serie: ca. 200
    Heute noch bekannte Stückzahl: 2

    • Gerät Nr. 127 541 A-1
    • Modelgruppe: PVE 6, PVE 8, PVE 9

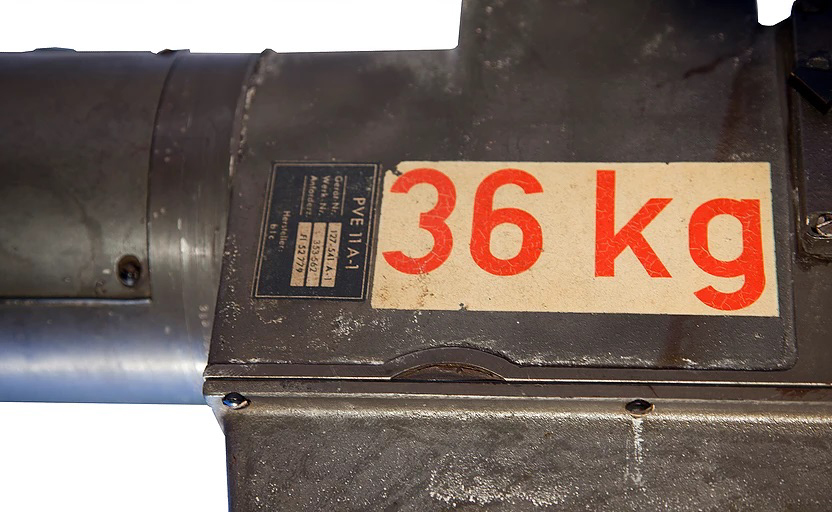

Spätes Typenschild als Abziehbild

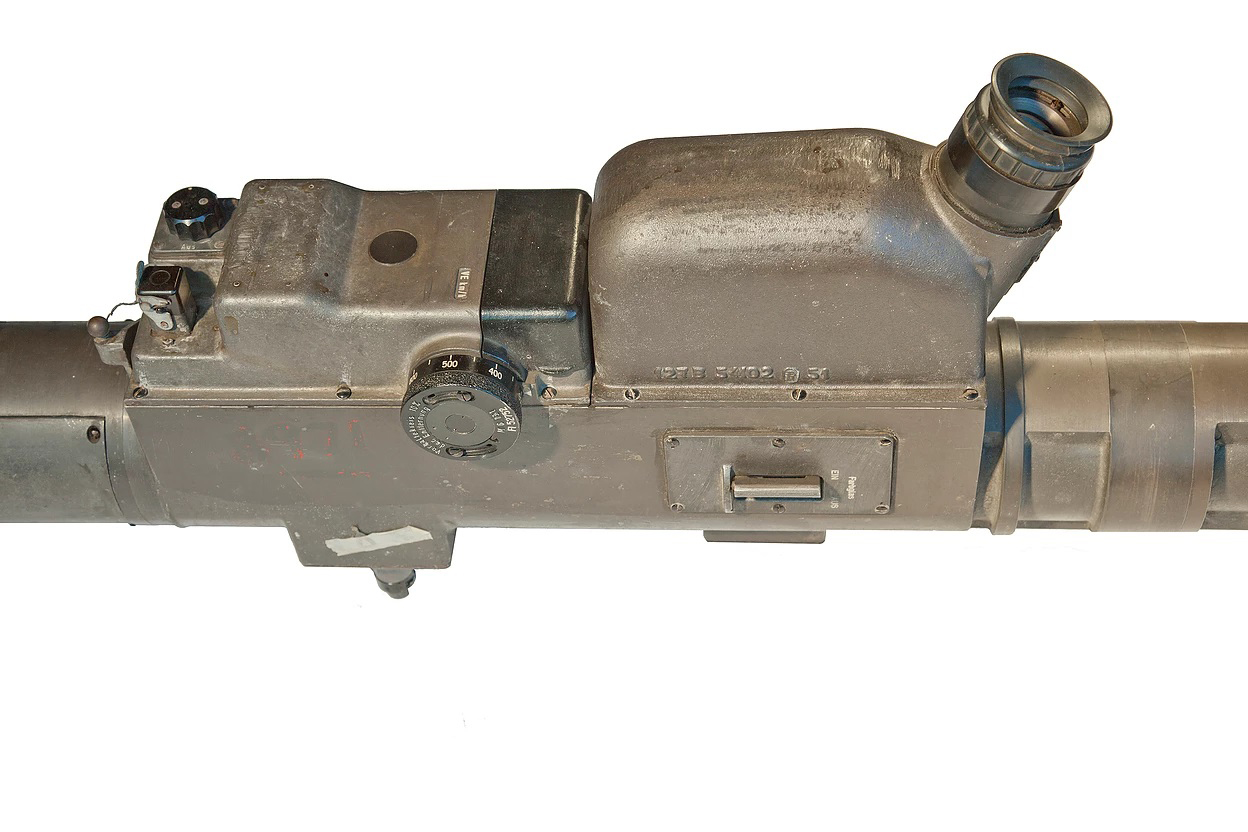

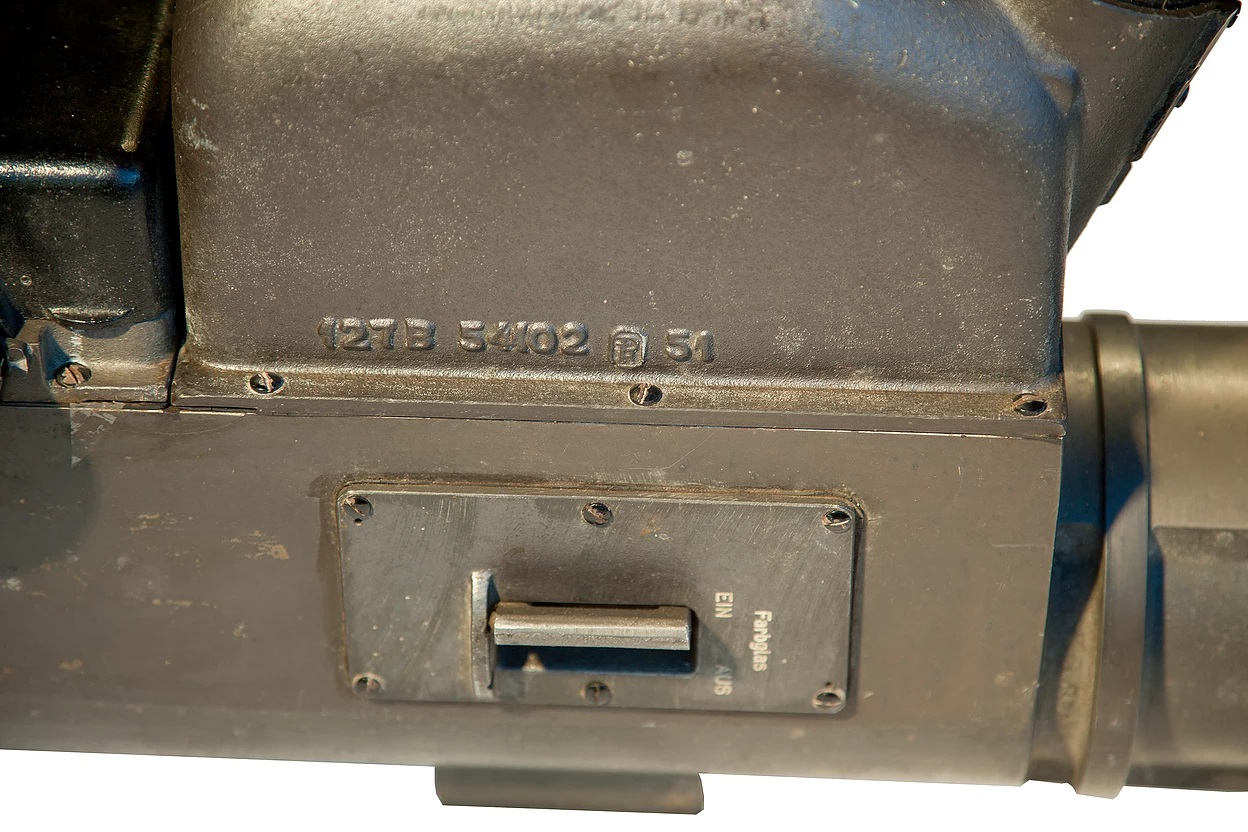

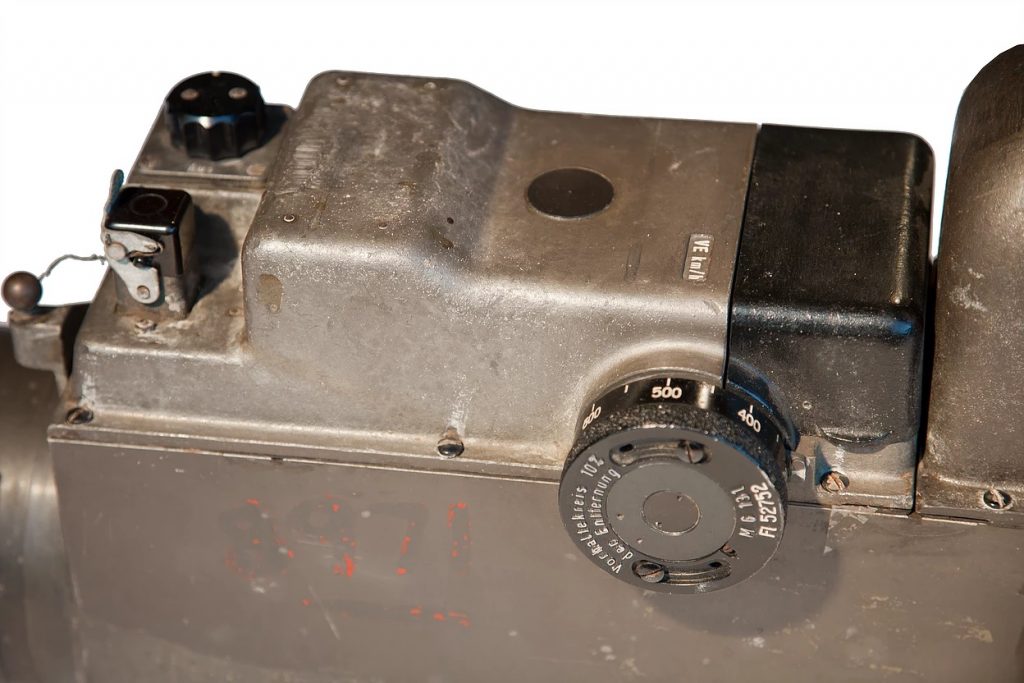

Drehschalter für die VE Geschwindigkeit

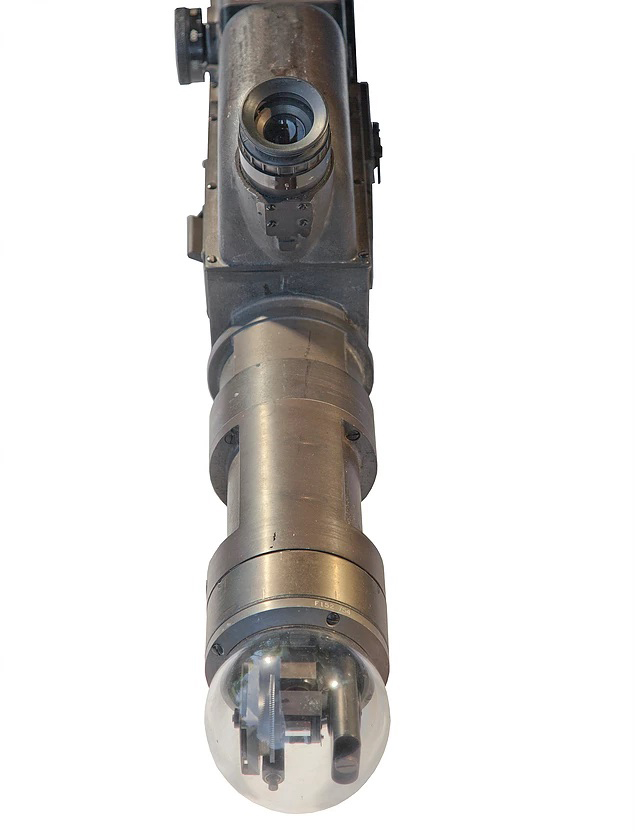

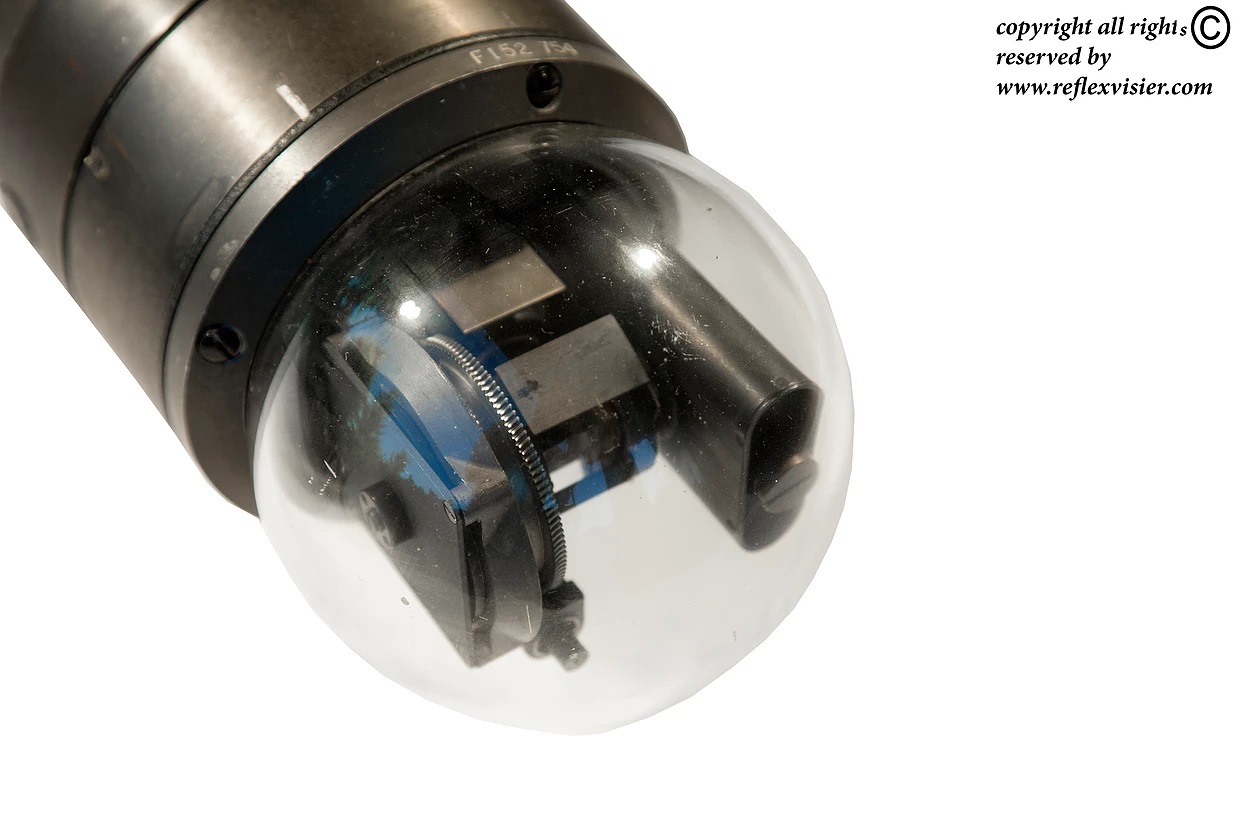

Dir beiden Ausguckskugeln

Kasten mit Ersatzbirnen für Tag und Nachteinsatz (rot)



Seltene Farbaufnahme





Technische Angaben PVE 11 A-1



Masse und Gewichte:

Länge: 2400 mm
Breite: 470 mm
Tiefe: 180 mm
Gewicht: 36 kg

Einbau:

Zur Befestigung wir der entsprechende Flugzeughersteller angewiesen.

Elektrische Angaben:

Stromart Gleichstrom
Betriebsspannung: 24 bis 30 Volt / Glühlampe: 24 V 21 W
Leistungsverbrauch: 100 Watt

Optische Werte: (für beide Ausblicke)

Austrittspupille: 7 mm Durchmesser
Augenabstand vom Einguck = 15 mm
Durchmesser Einguck / Linse : 37 mm
Okularverstellung: +/- 4.,5 dptr.
​

Optische Visierlinie:

Leuchtendes Strichbild mit Vollkreis 10° Entfernung (z.B. 10 m auf 100 m Entfernung).

Justierbereich:

Seitenwinkel einstellbar, unbegrenzt 0-360°
Höhenwinkel einstellbar, begrenzt +30° +0°-100°
Ve-Einstellring MG 151 0-900 km/h
Ve-Einstellring MG 131 0-700 km/h
