Fl.52070 Rückblickfernrohr, RF 1A, 1944

Bezeichnung: Rückblickfernrohr

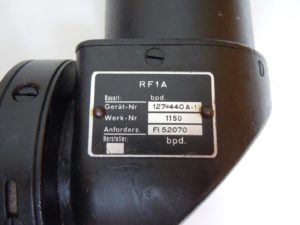

Anforderungszeichen: Fl.52070

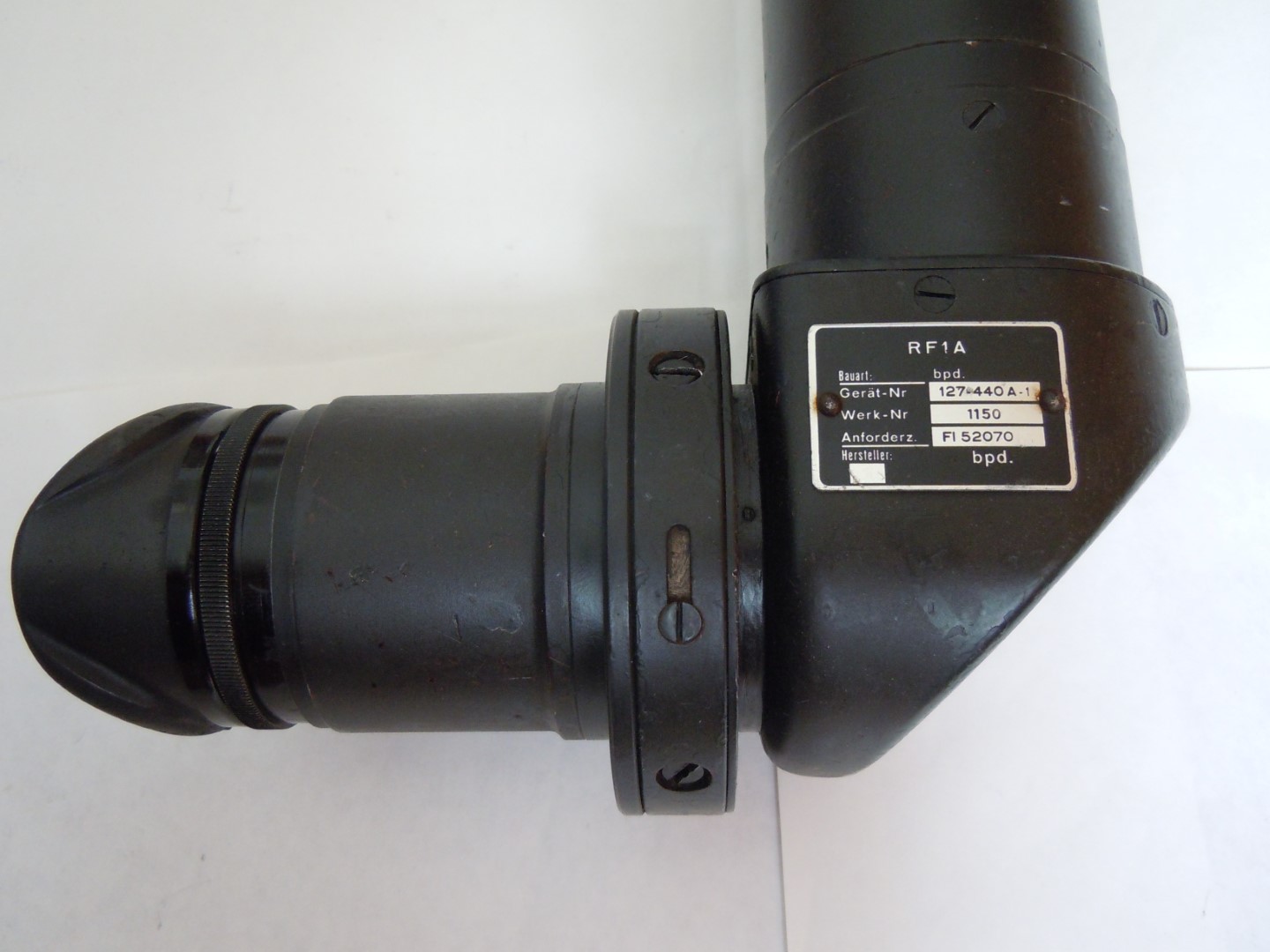

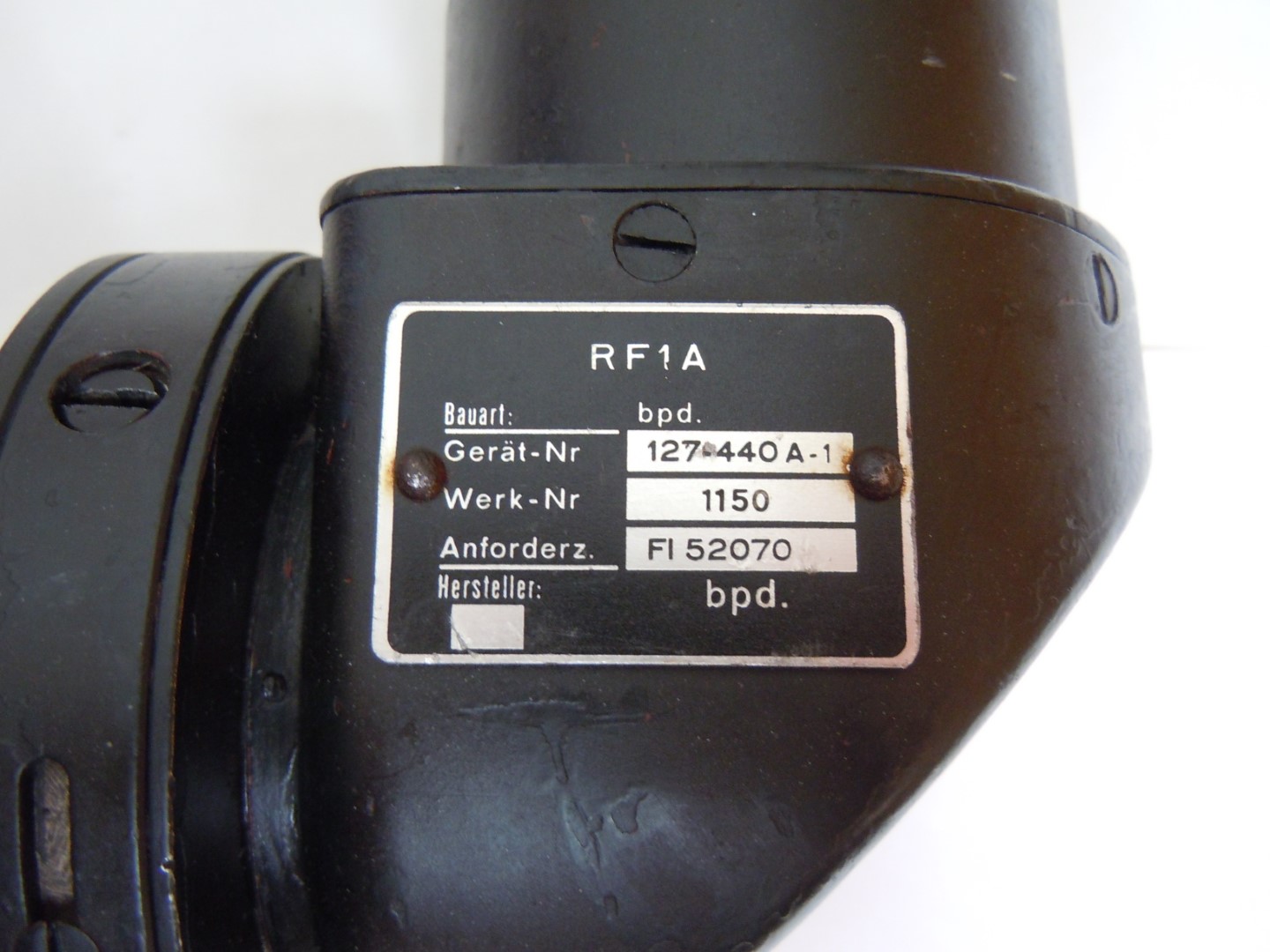

Gerät-Nr.: 127-440 A-1
Baumuster: RF 1A
Hersteller: bpd = Optische Anstalt, C.P. Goerz GmbH, Wien
Baujahr: ca.1944
Verwendung: für Flugzeugbaumuster mit Rückwertsbewaffnung

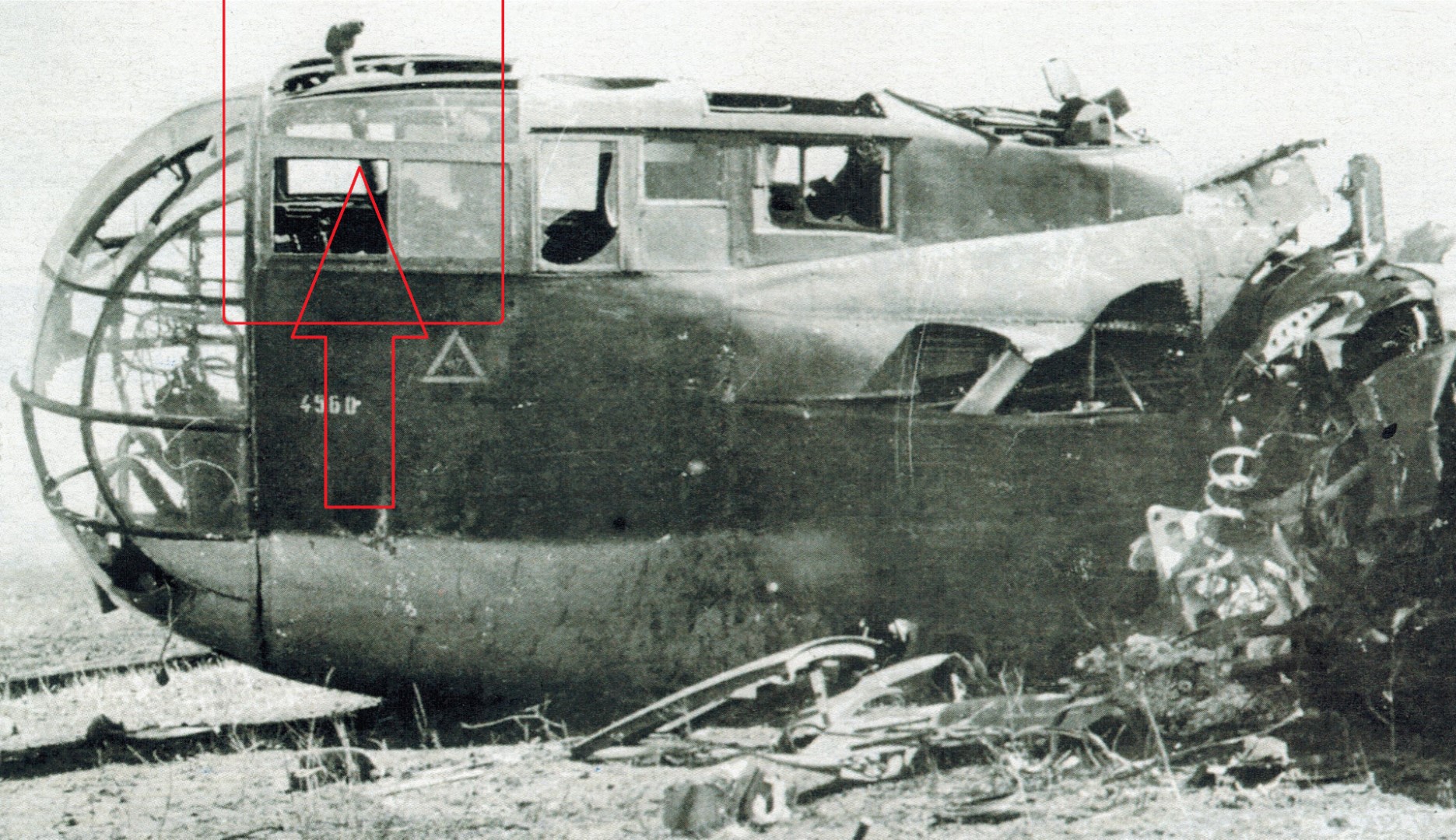

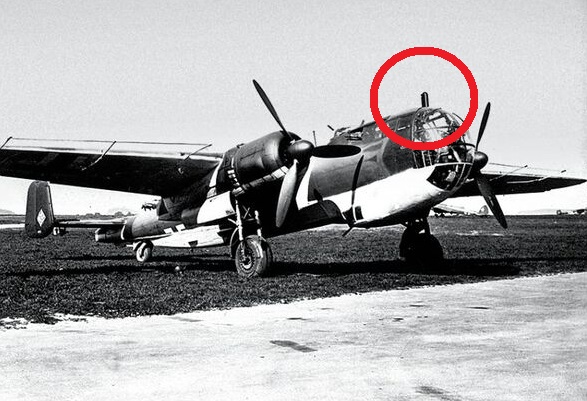

Eingebaut in: z.B Messerschmitt Bf 110, Me 410, Junkers Ju 88, Ju 288, Dornier Do 217, Heinkel He 177

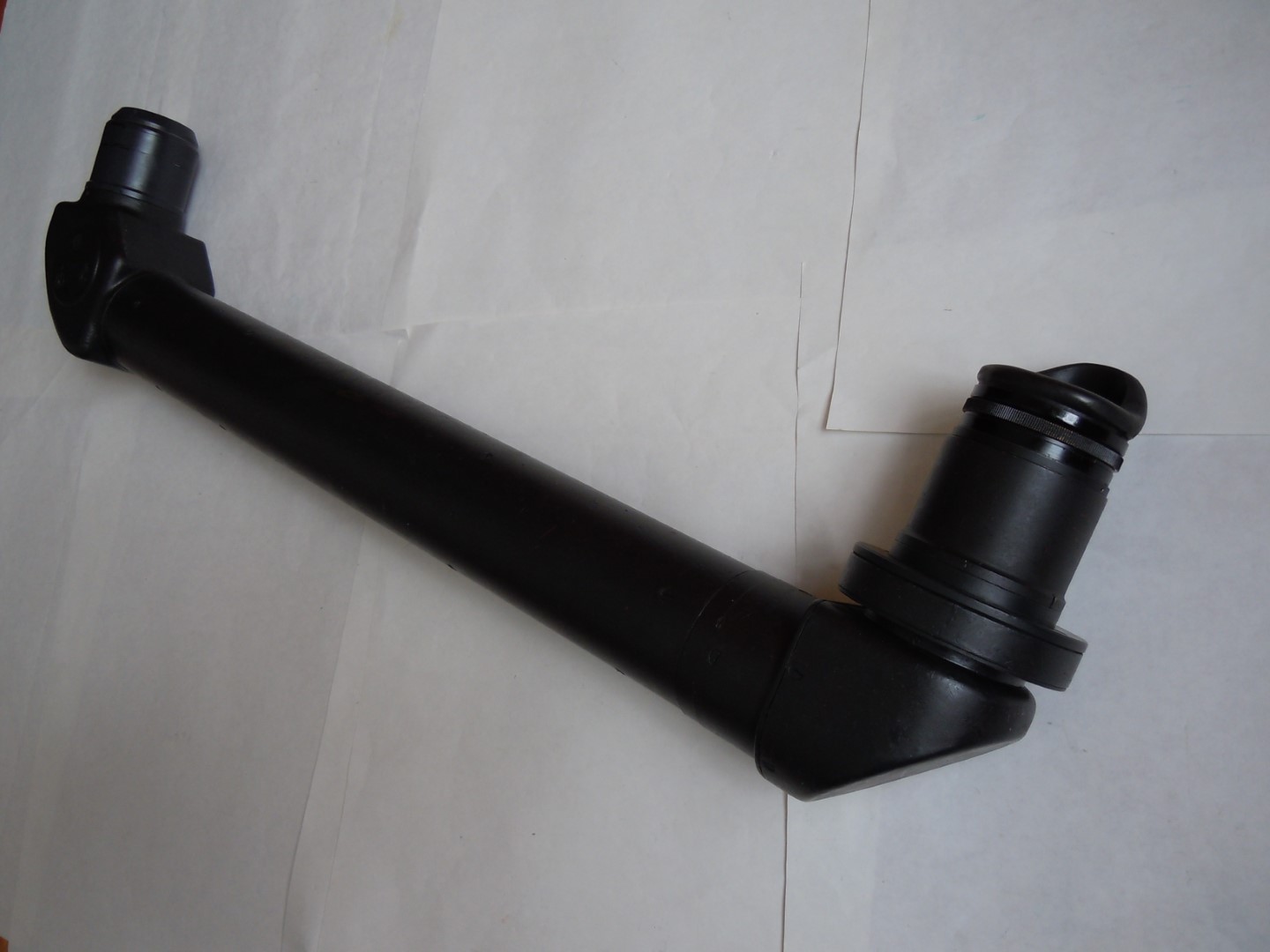

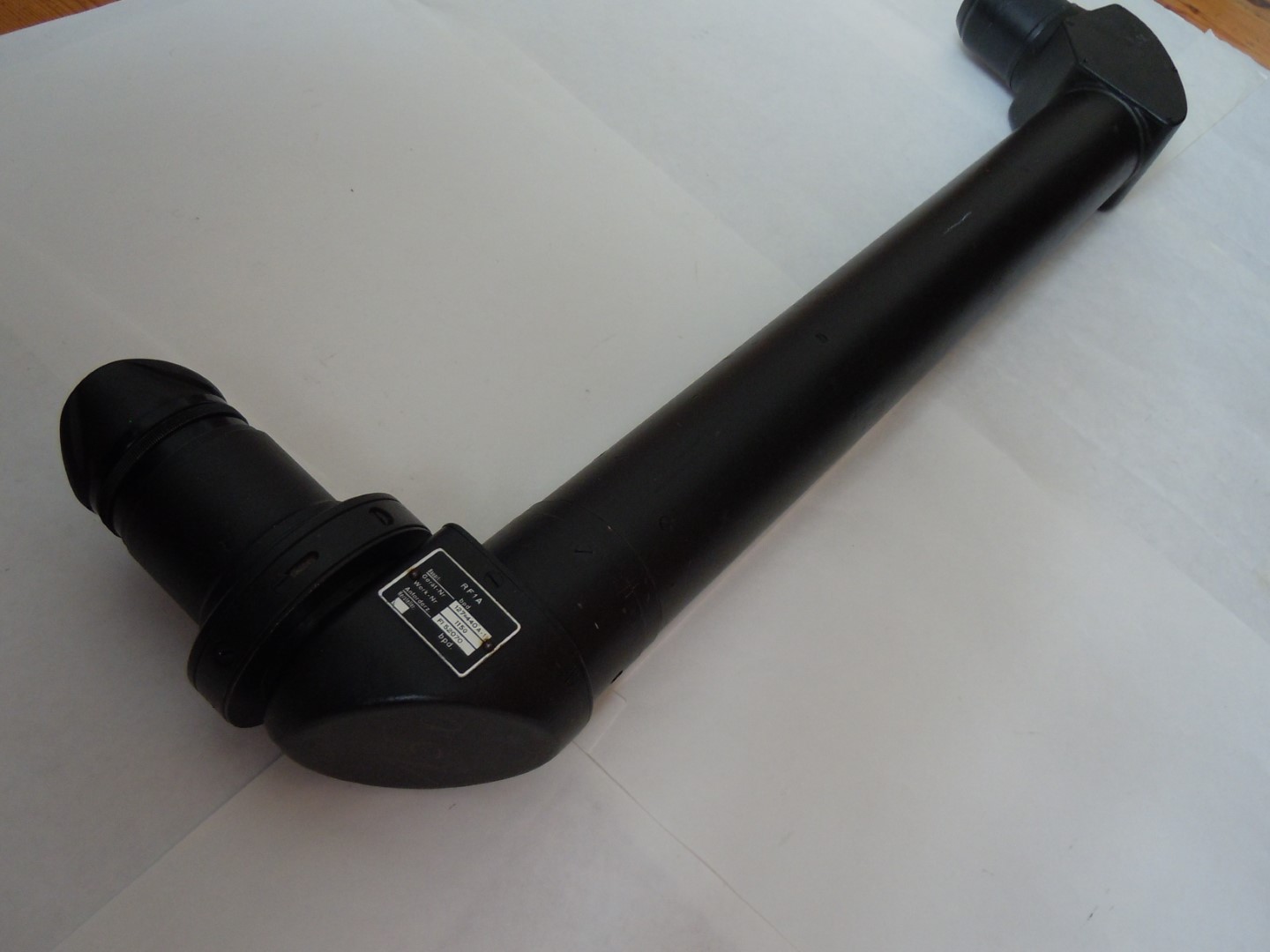

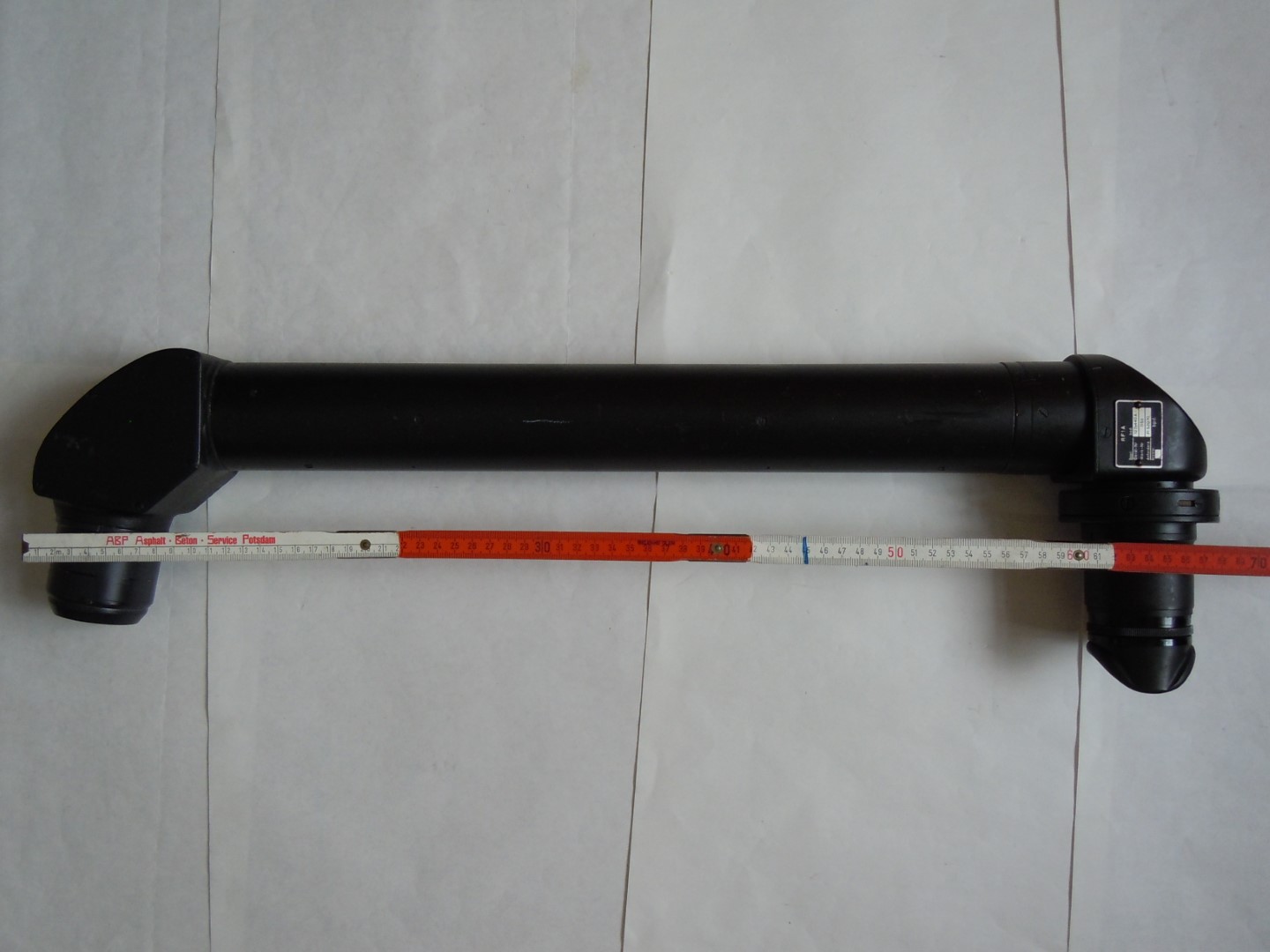

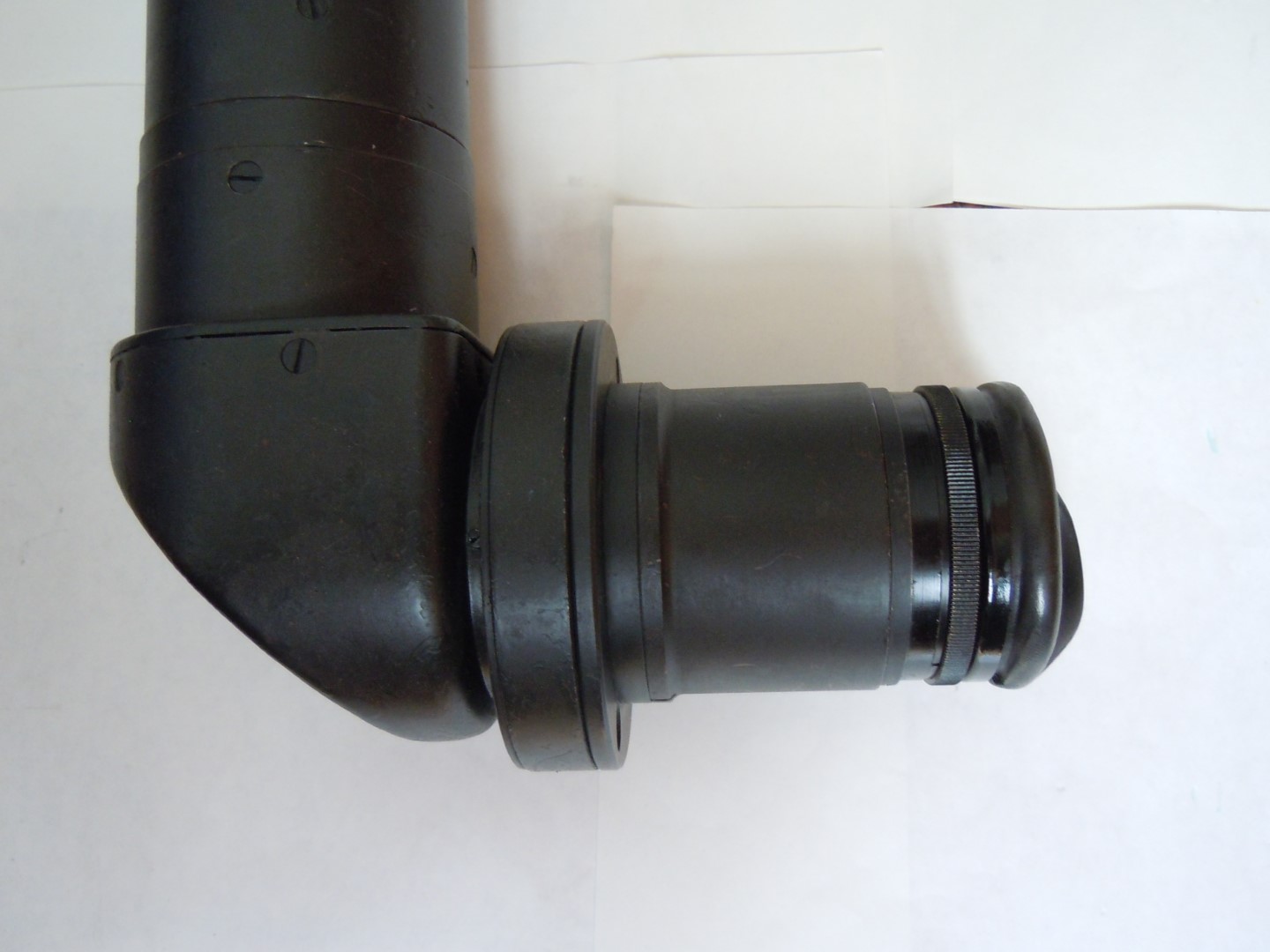

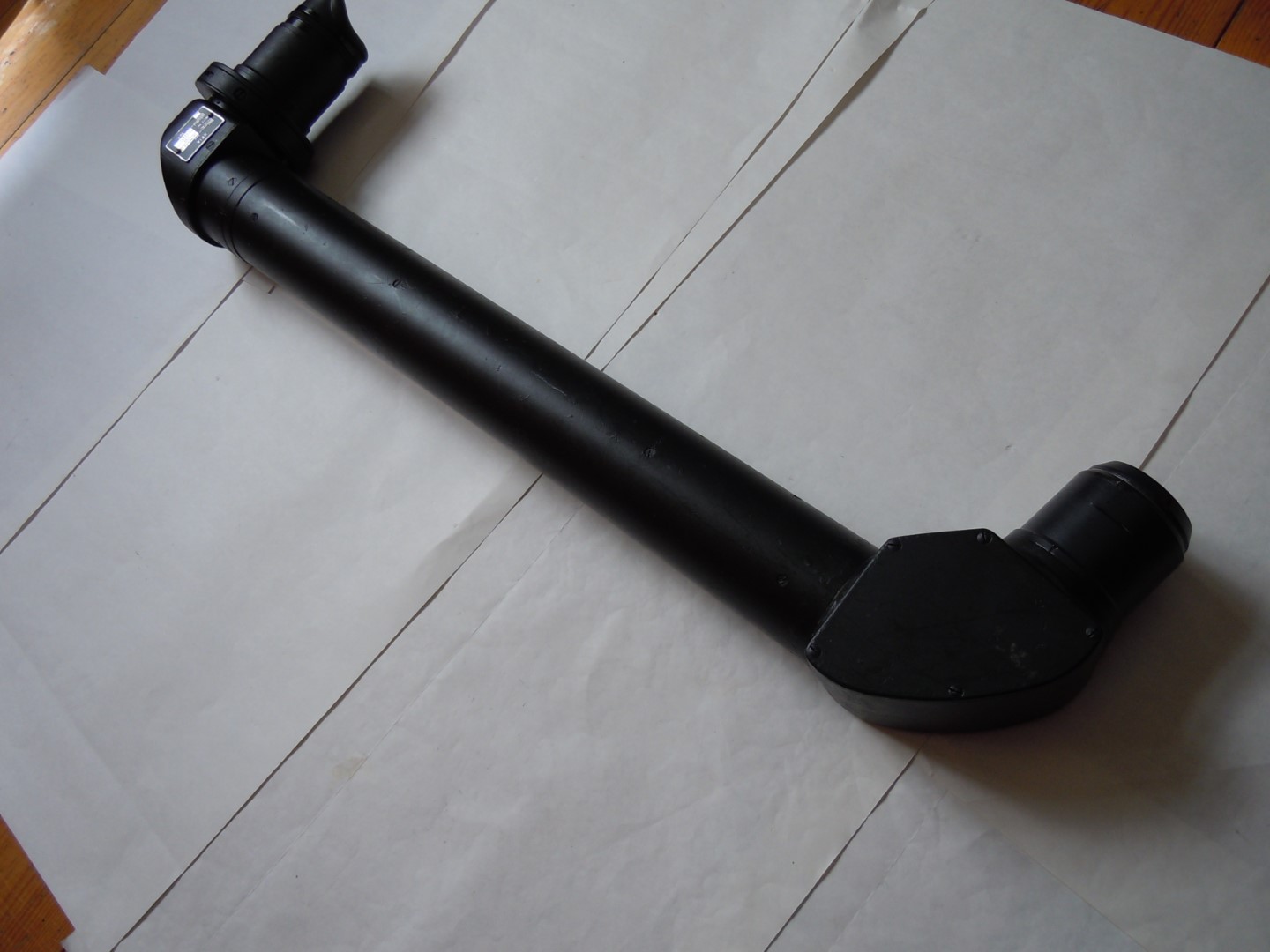

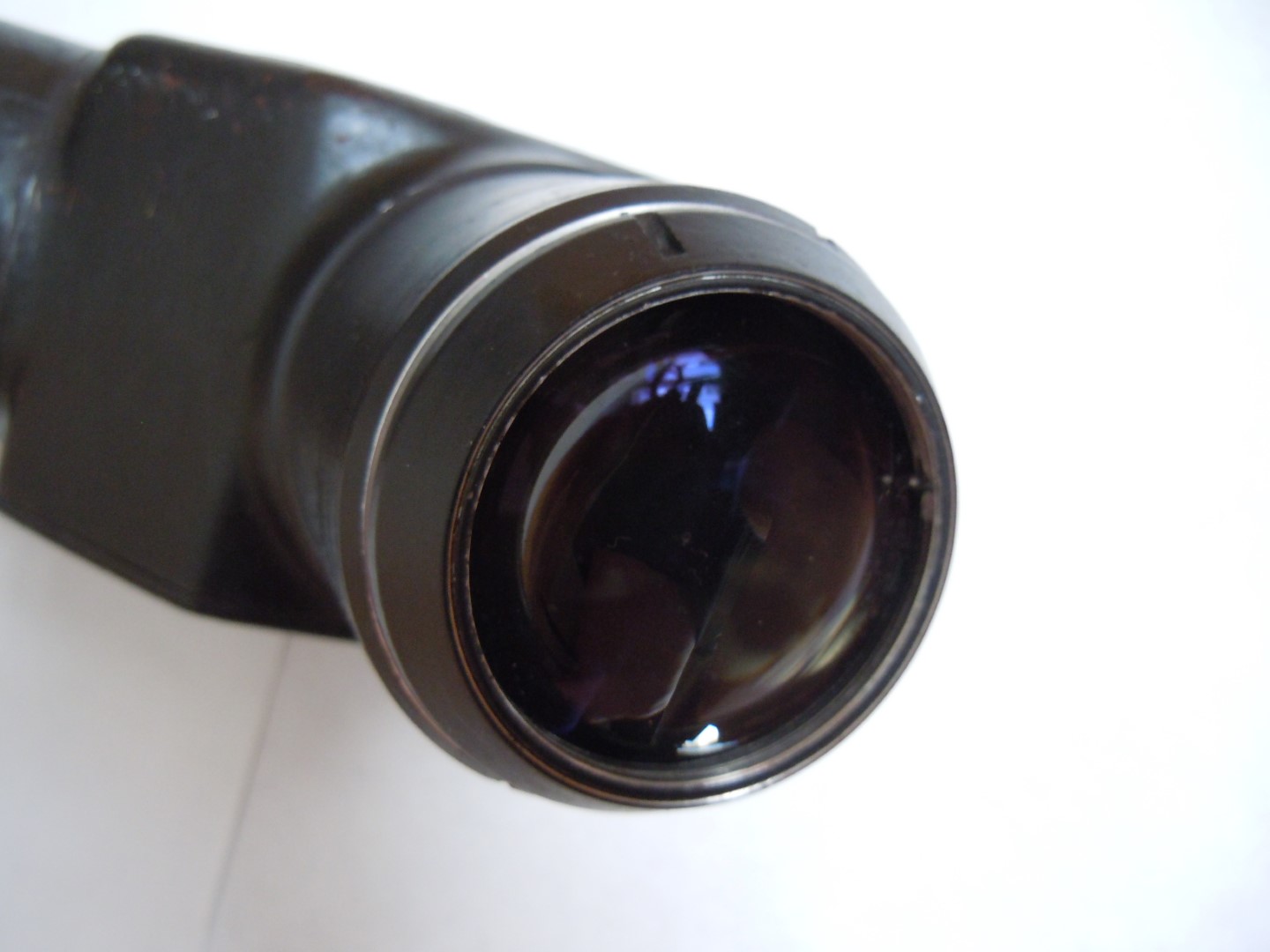

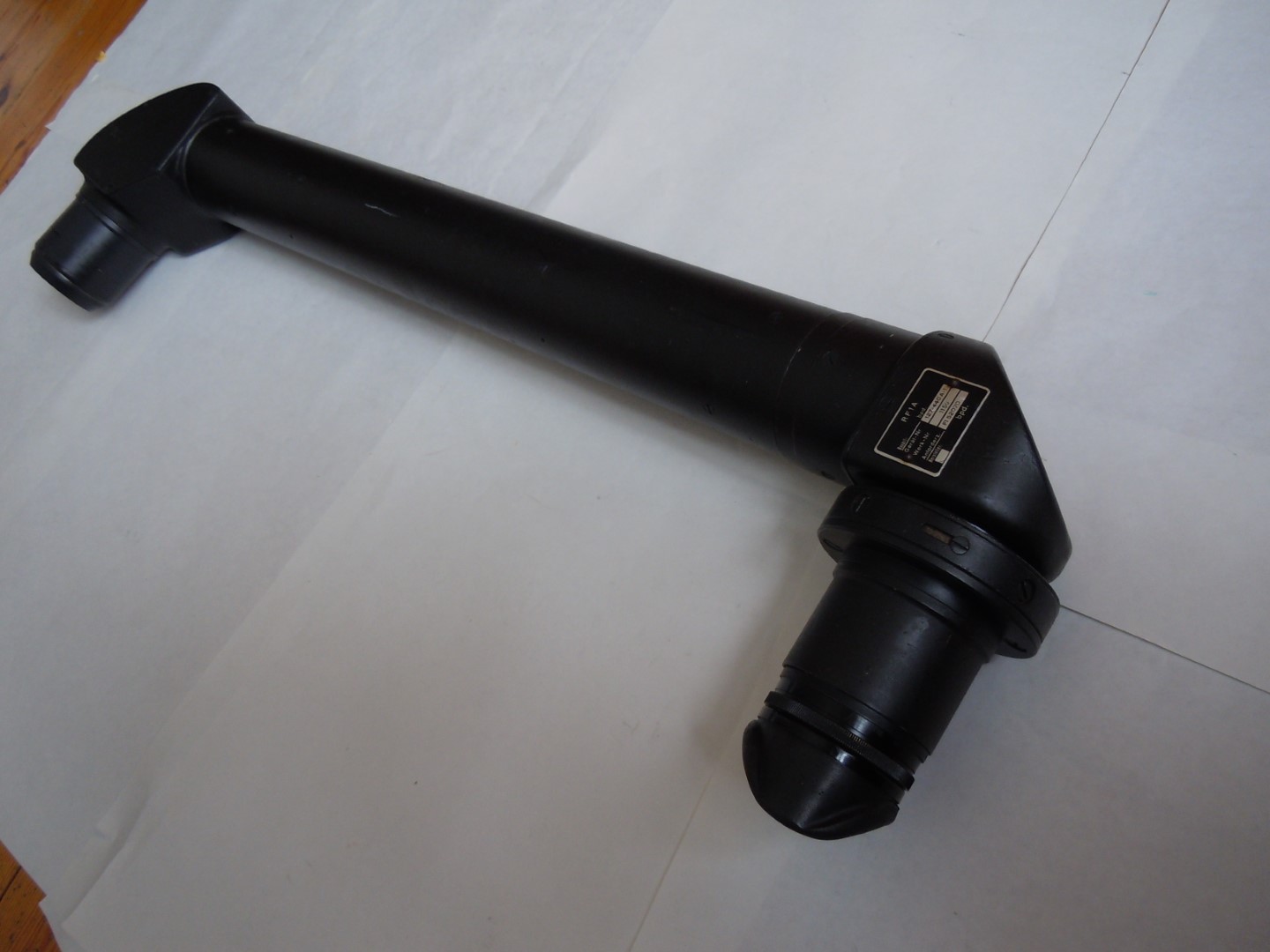

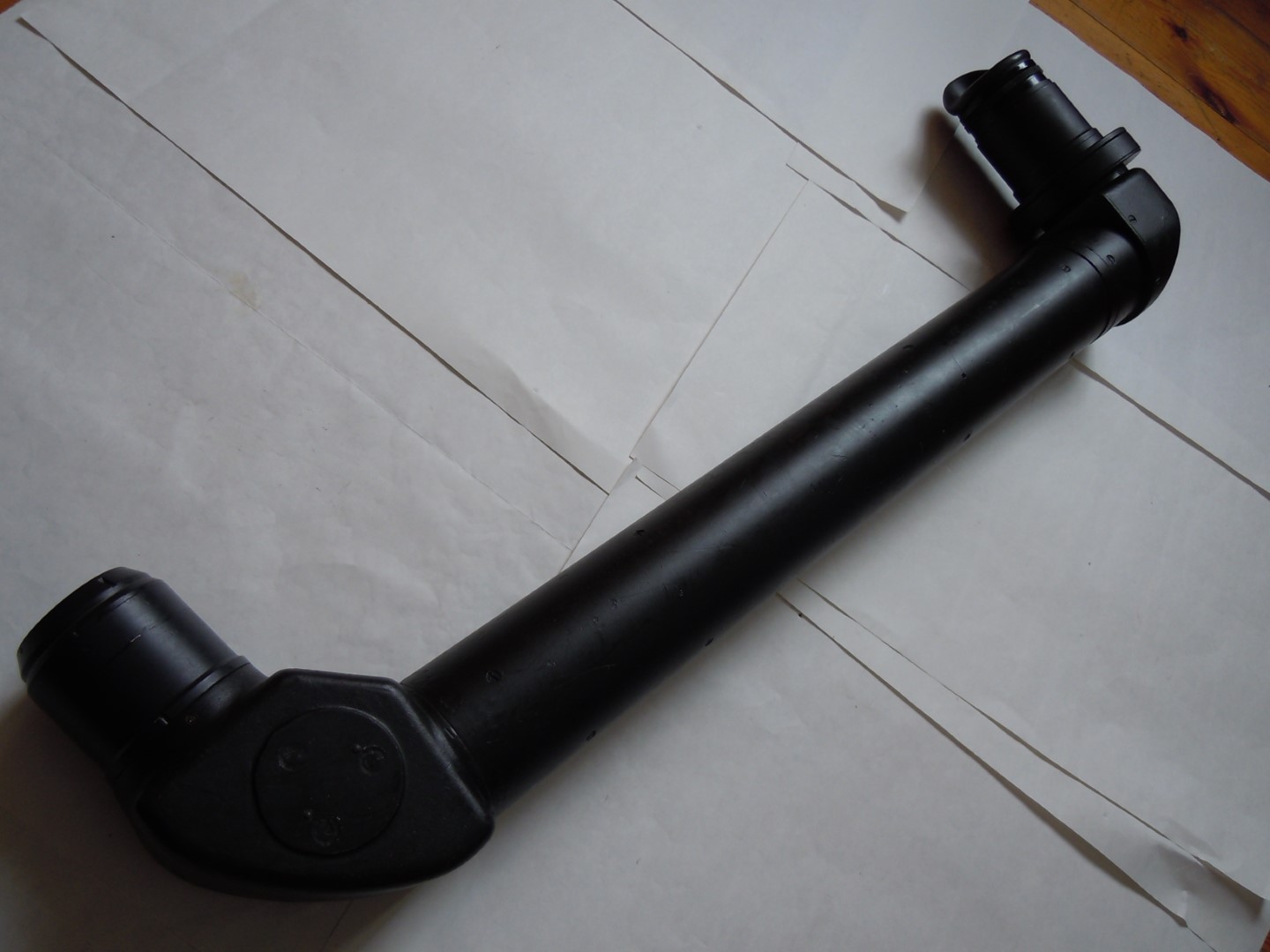

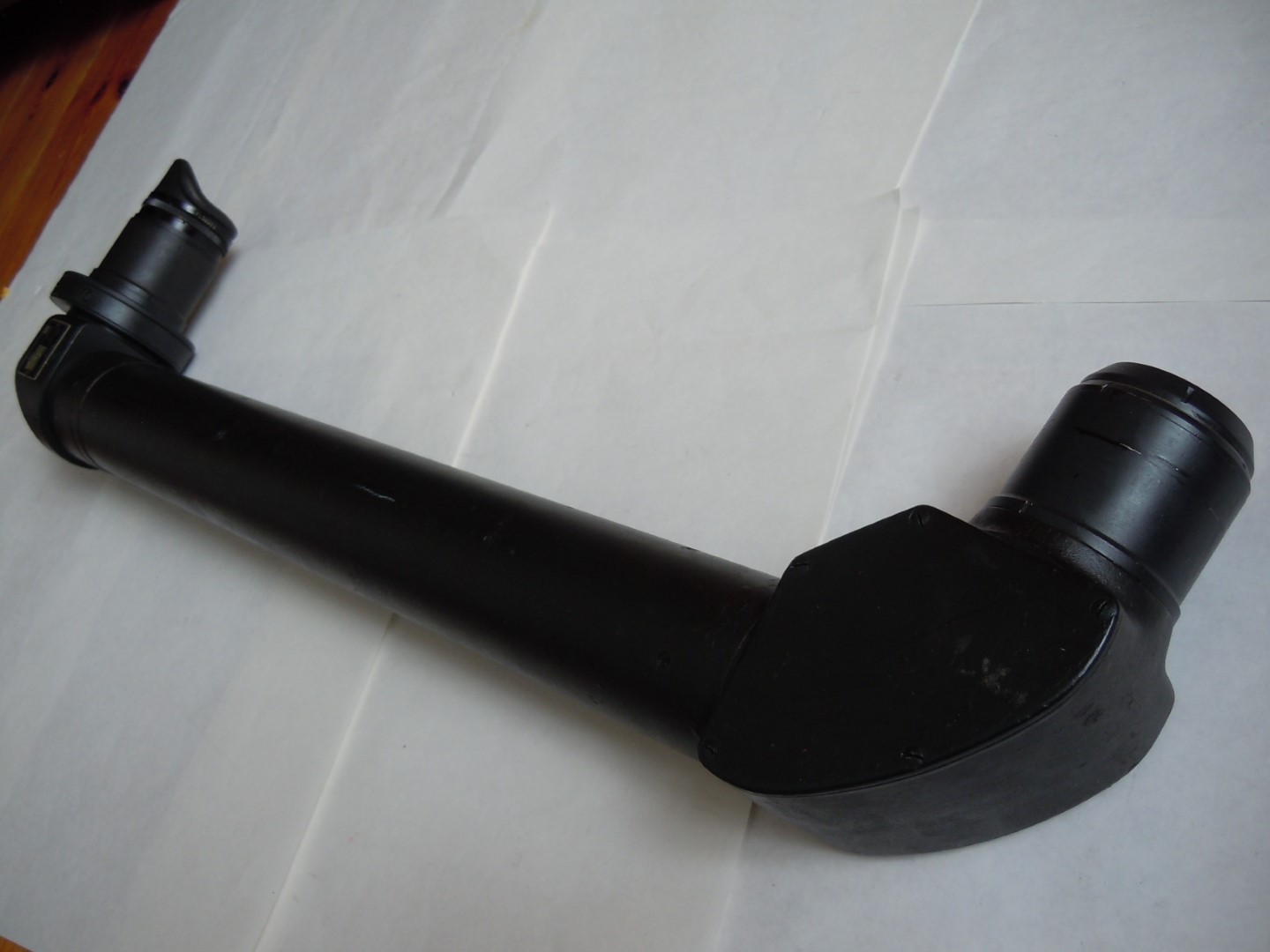

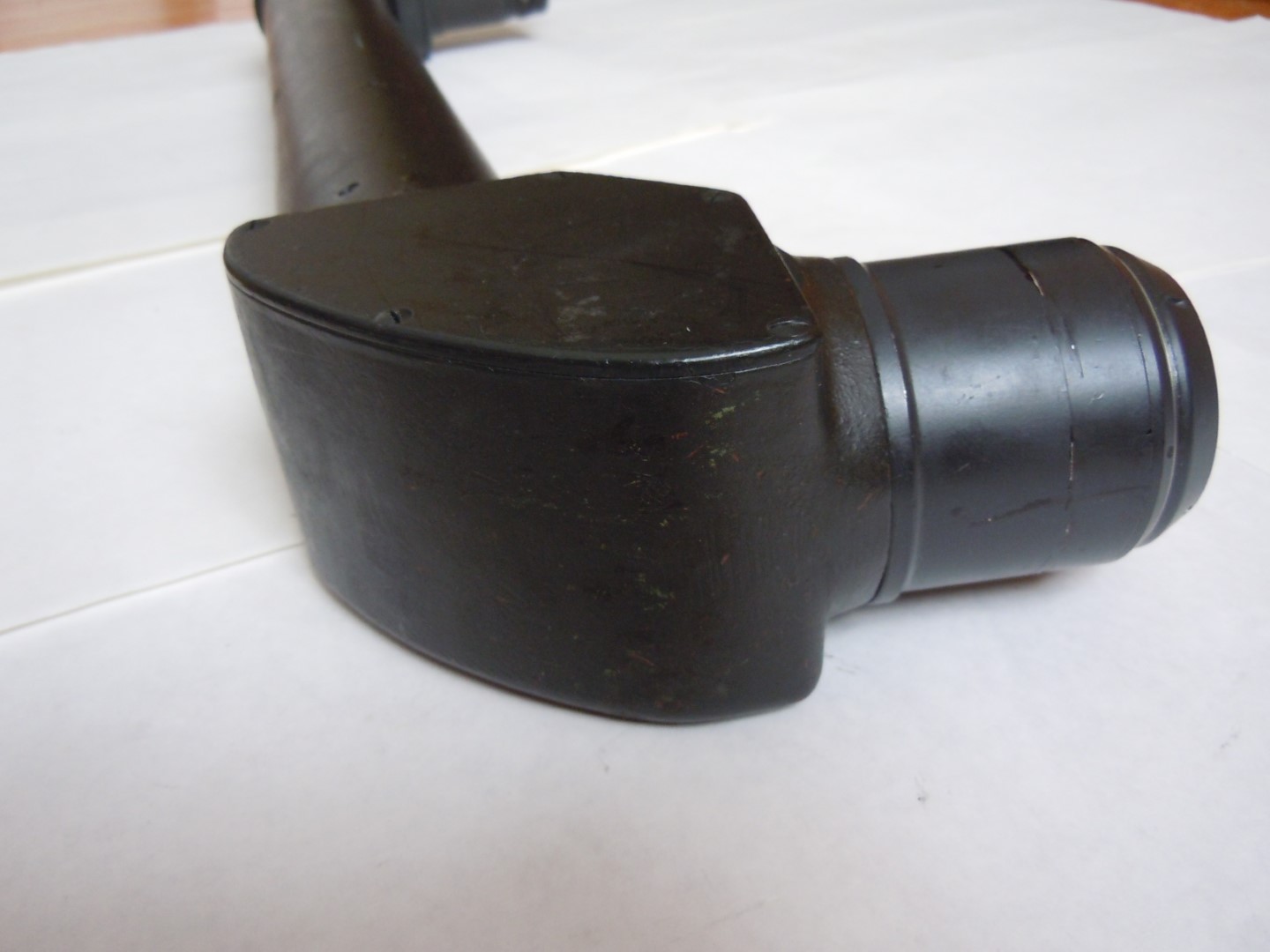

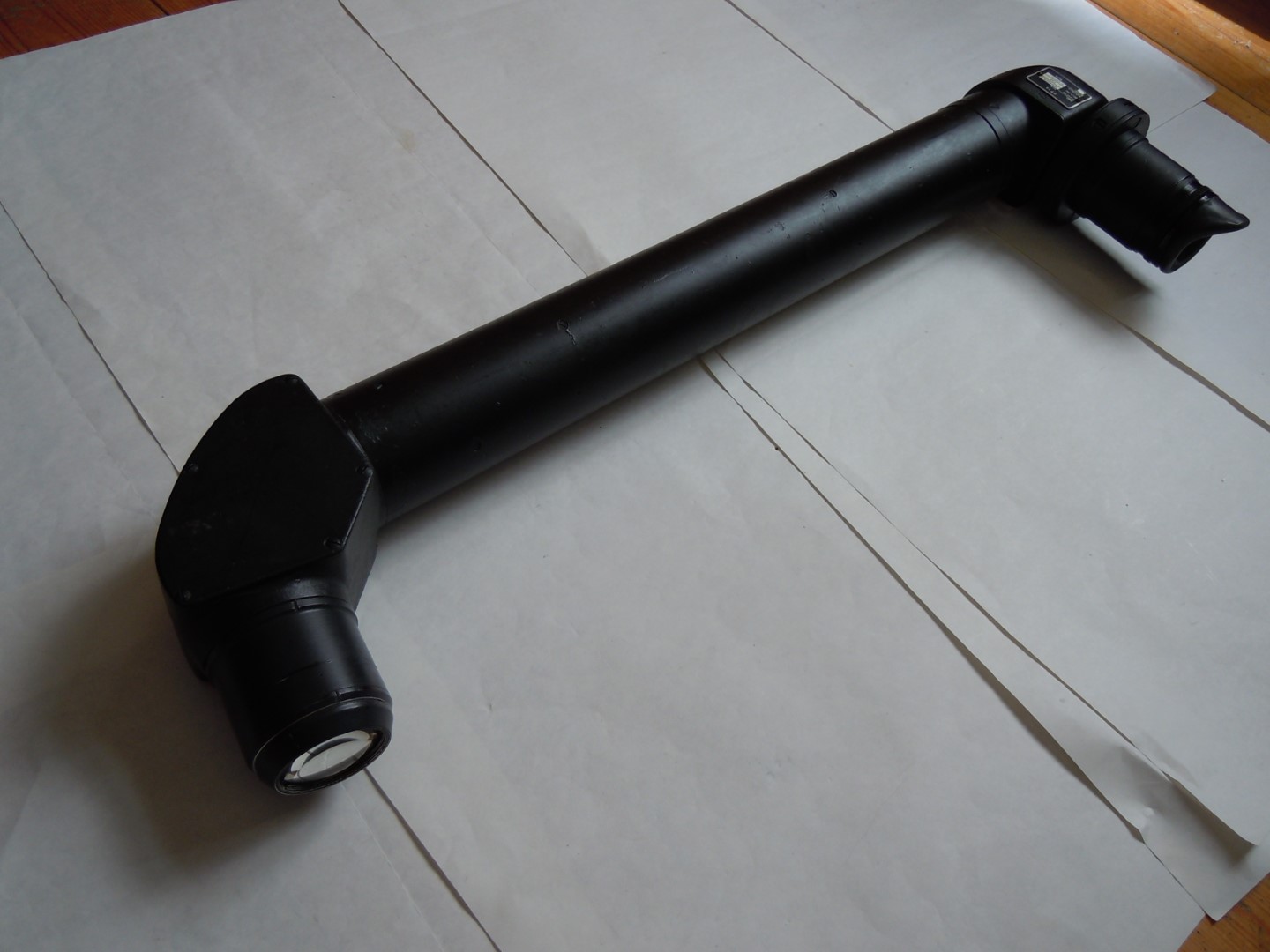

Allgemeines:Das Rückblickfernrohr RF 1-A ist ein optisches Visiergerät zum Schießen nach rückwärts mit starr eingebauten Waffen. Außerdem ermöglicht es dem Piloten die Beobachtung des hinter dem Flugzeug liegenden Luftraumes. Bedienung nur durch den Flugzeugführer!Das Rückblickfernrohr RF 1A ist ein vertikal gestelltes, abgewinkeltes Fernrohr mit einfachem Einblick und nach Rückwärts gerichtetem Ausblick. Der Ausblick ist um einem Winkel von 10° nach aufwärts geneigt, um nach oben ein möglichst großes Gesichtsfeld zu erhalten.Das RF 1A ,noch ohne interne Beheizung, ist das Vorgängermodel des RF 1C . Es gab mit dem Vorserienmodell für Versuchsflüge und dem Einsatzgerät 2 leicht unterschiedliche Ausführungen.

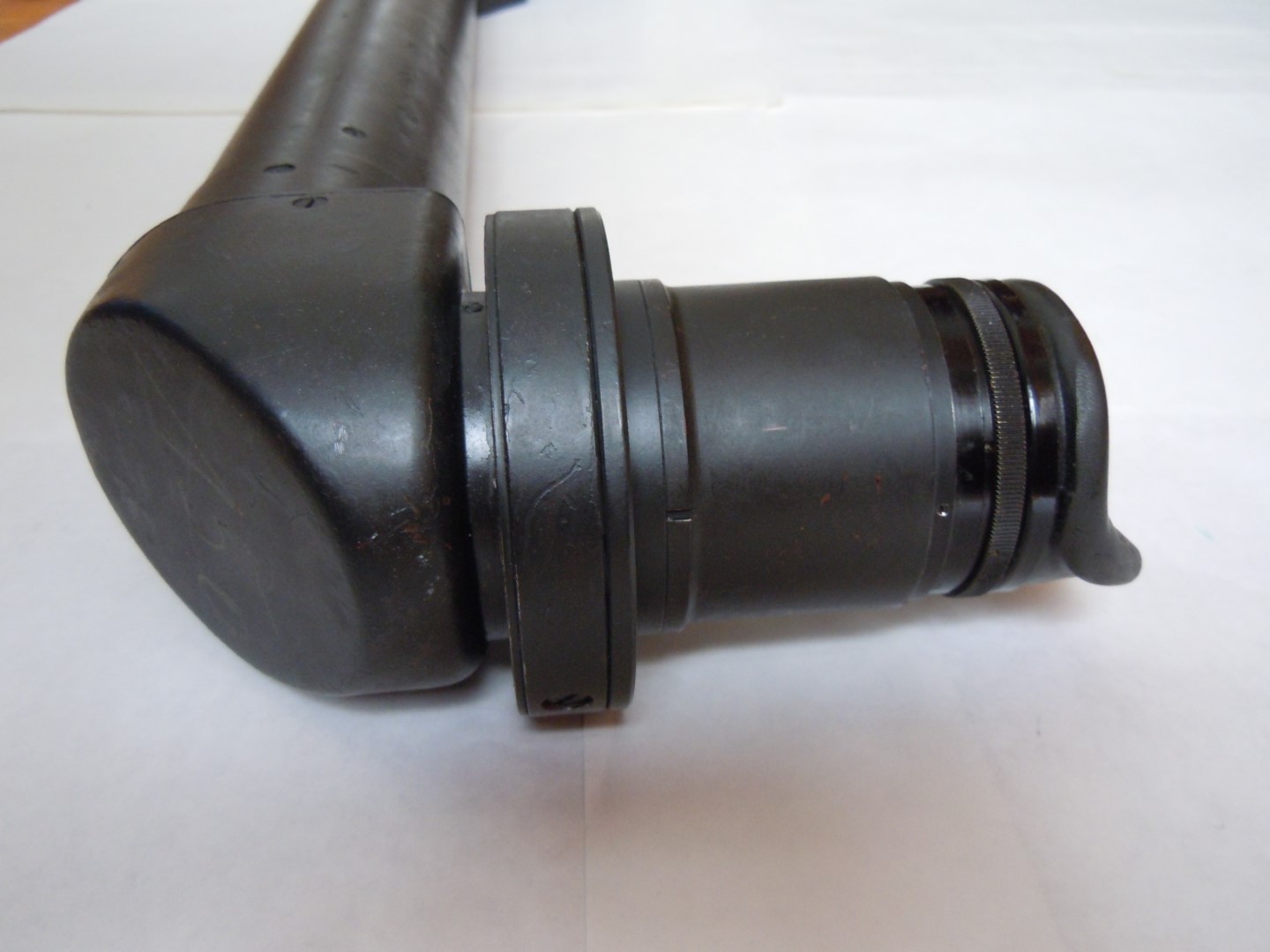

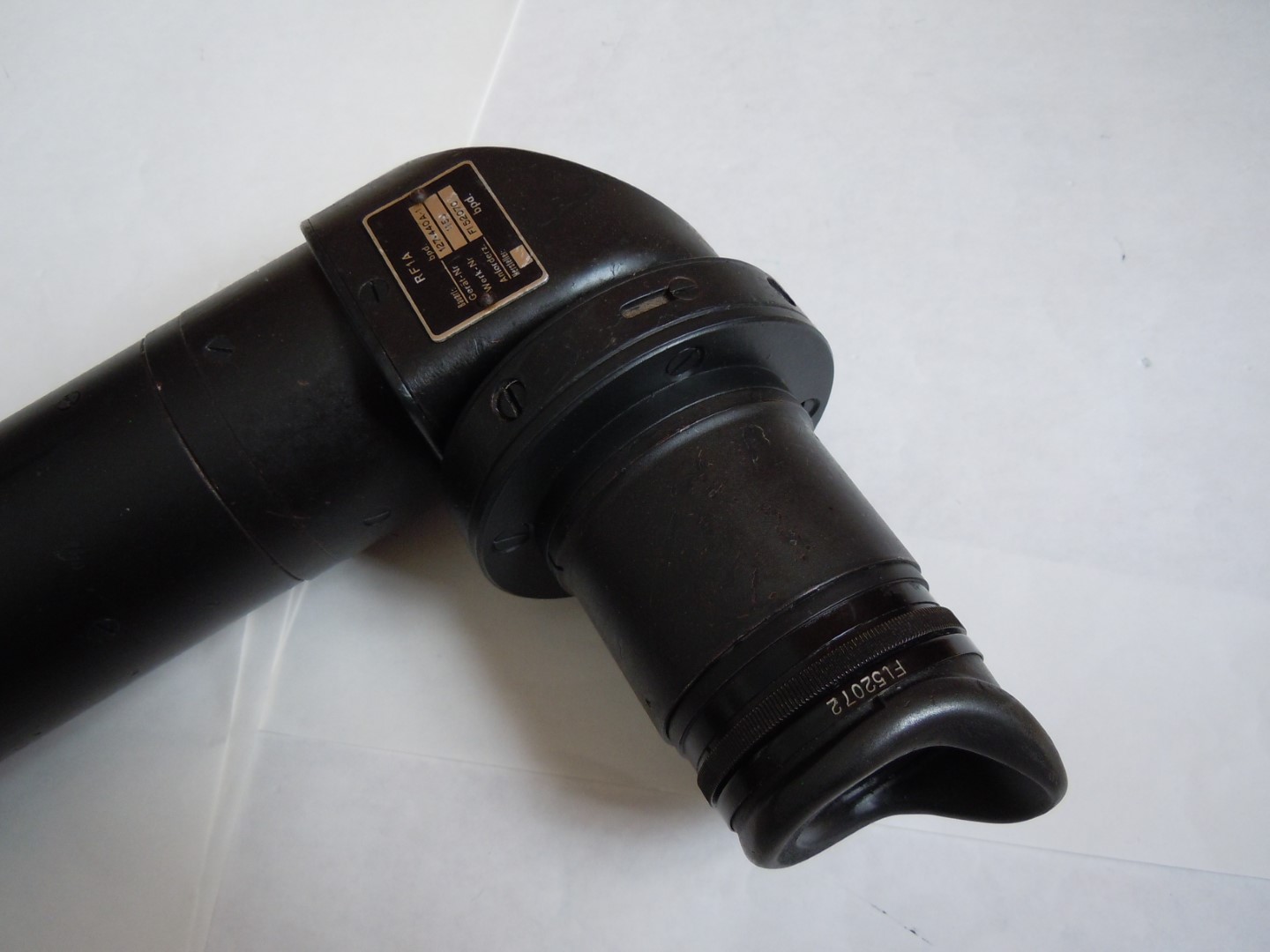

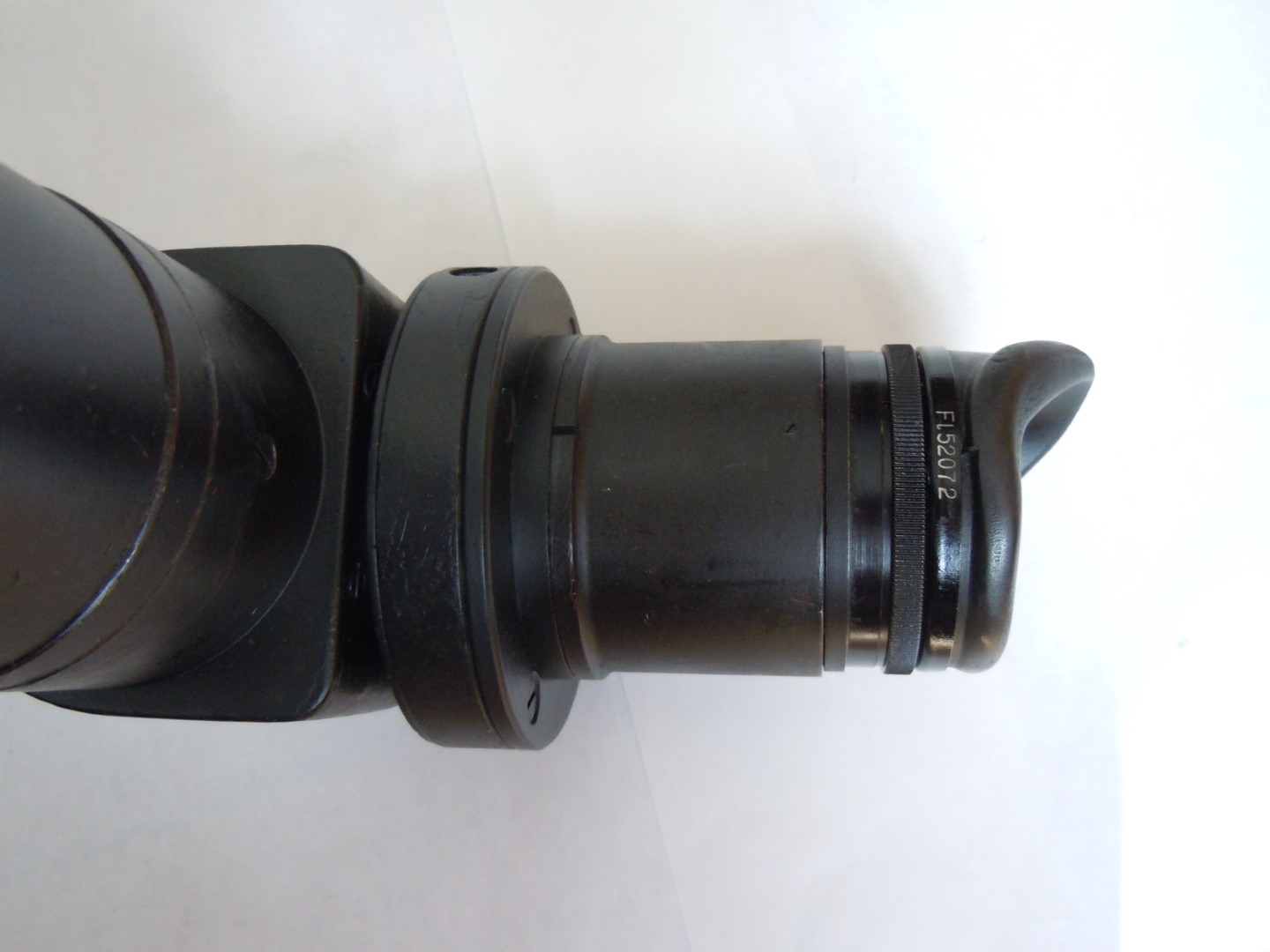

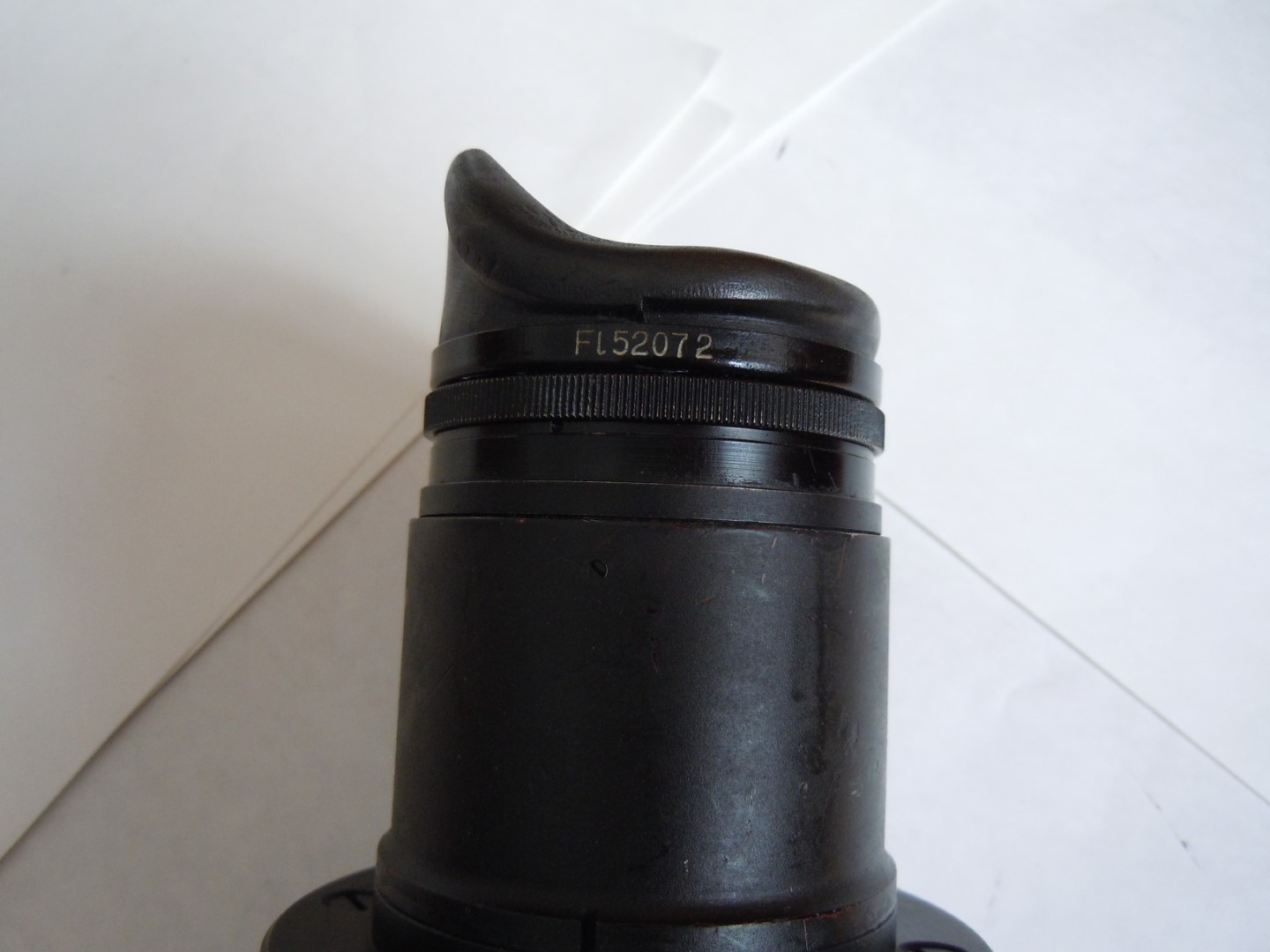

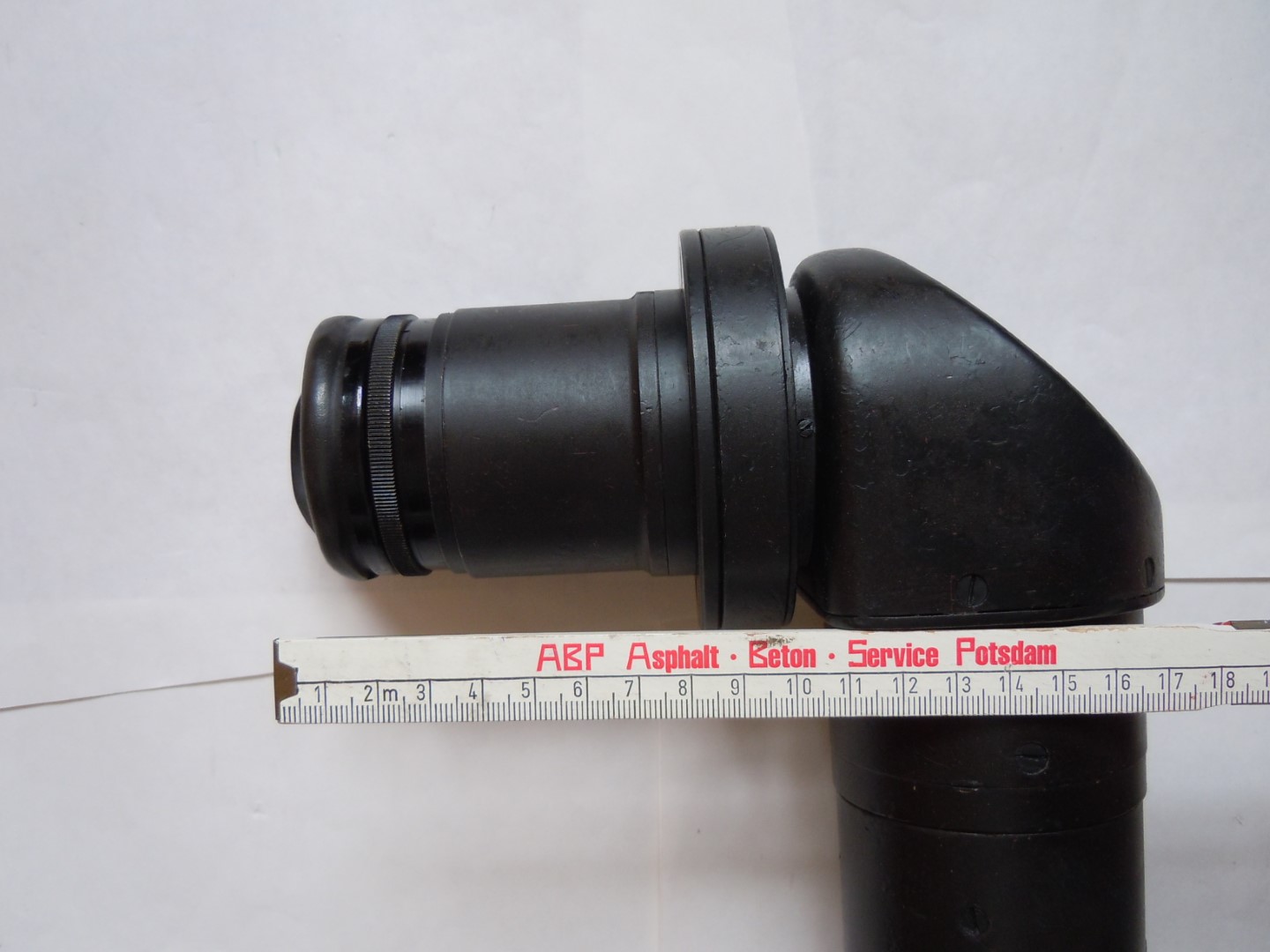

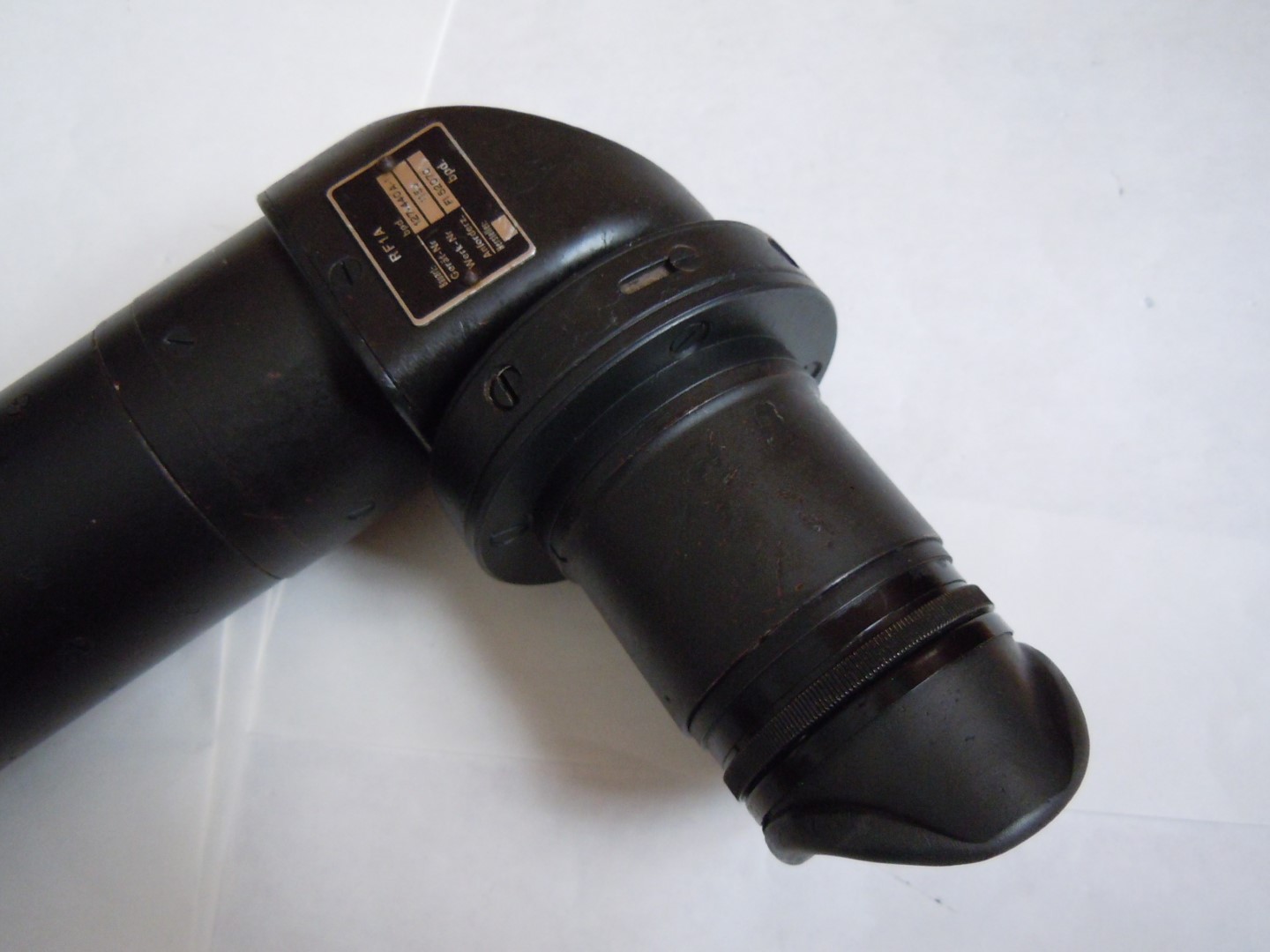

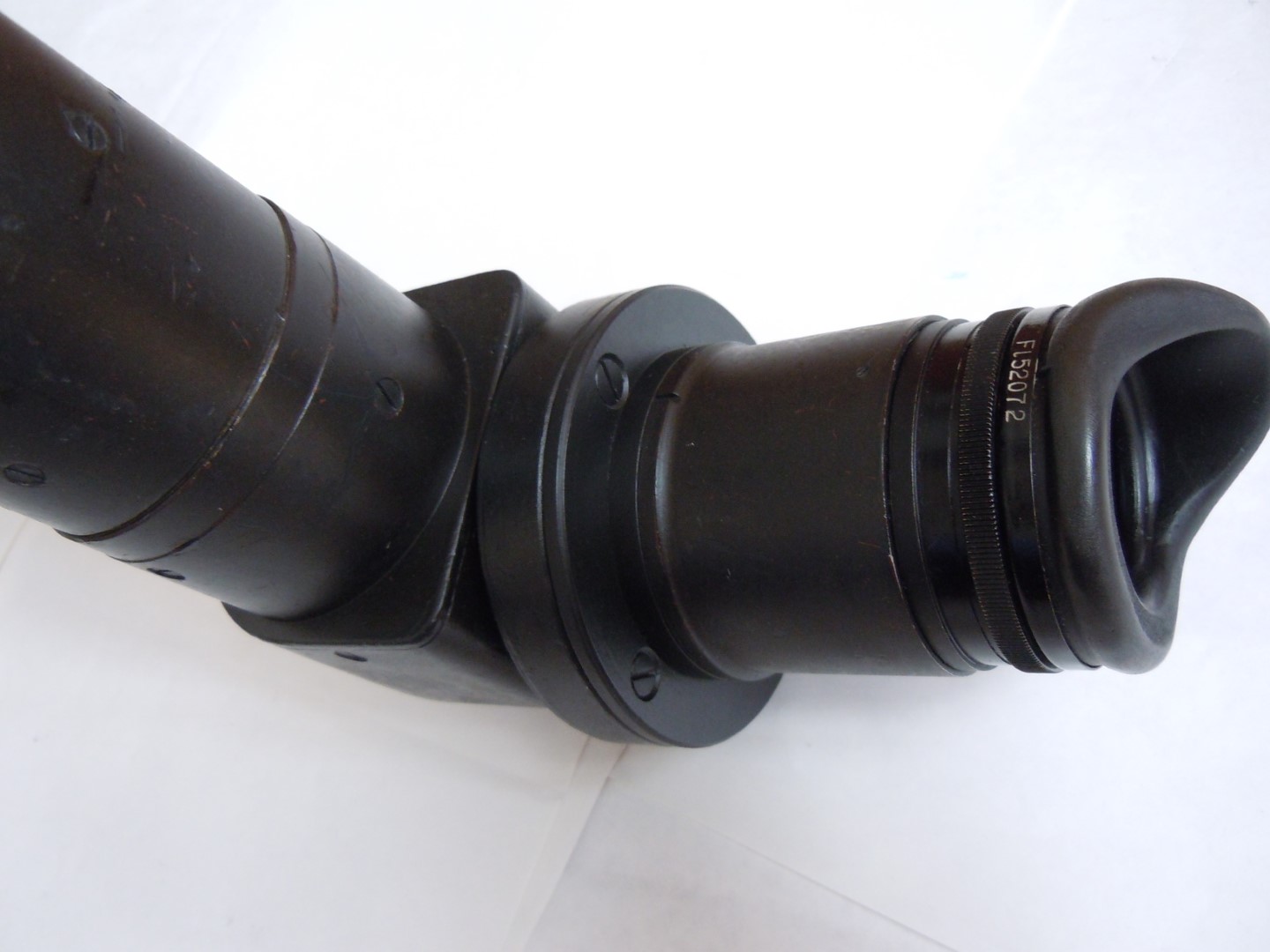

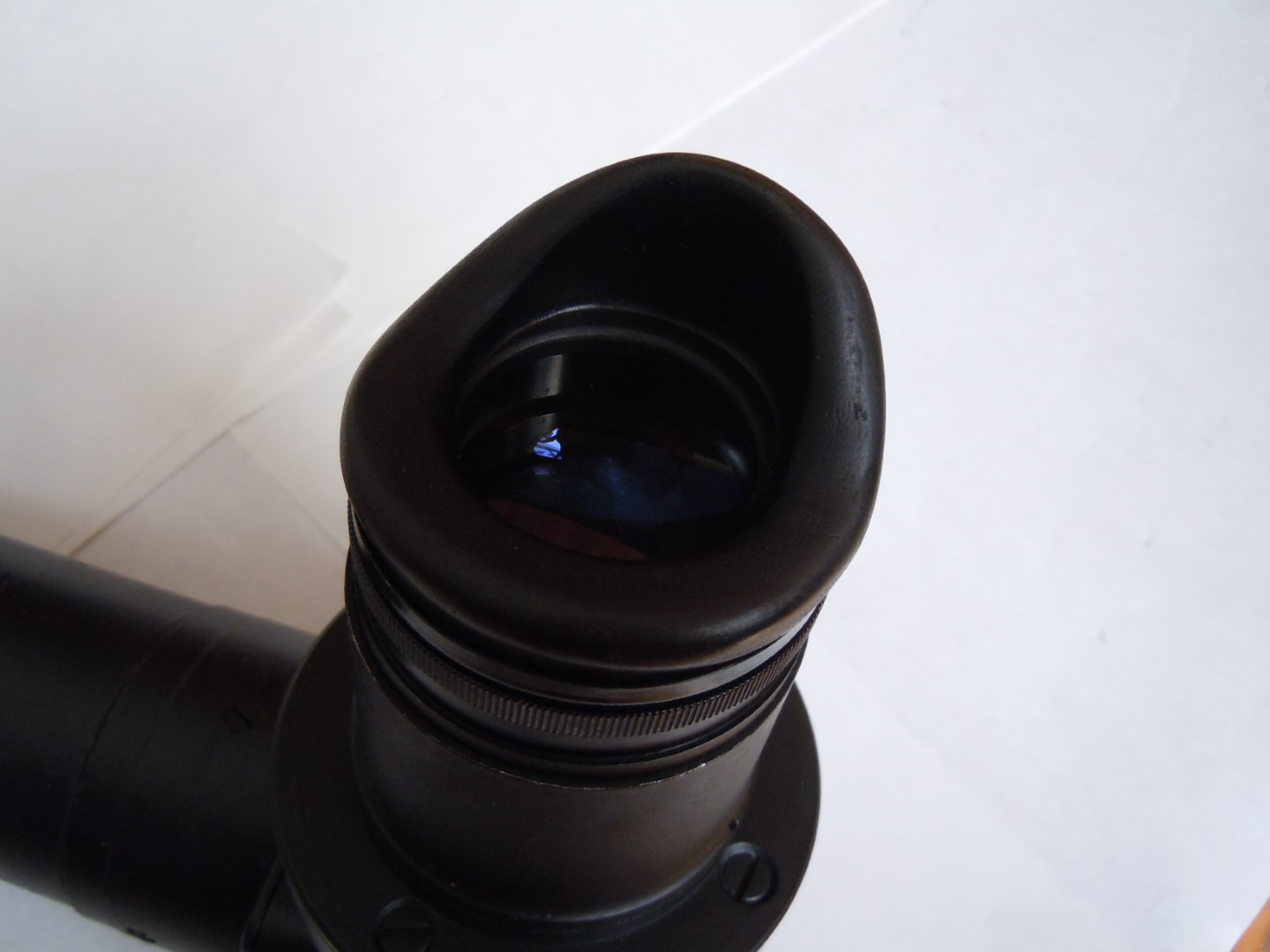

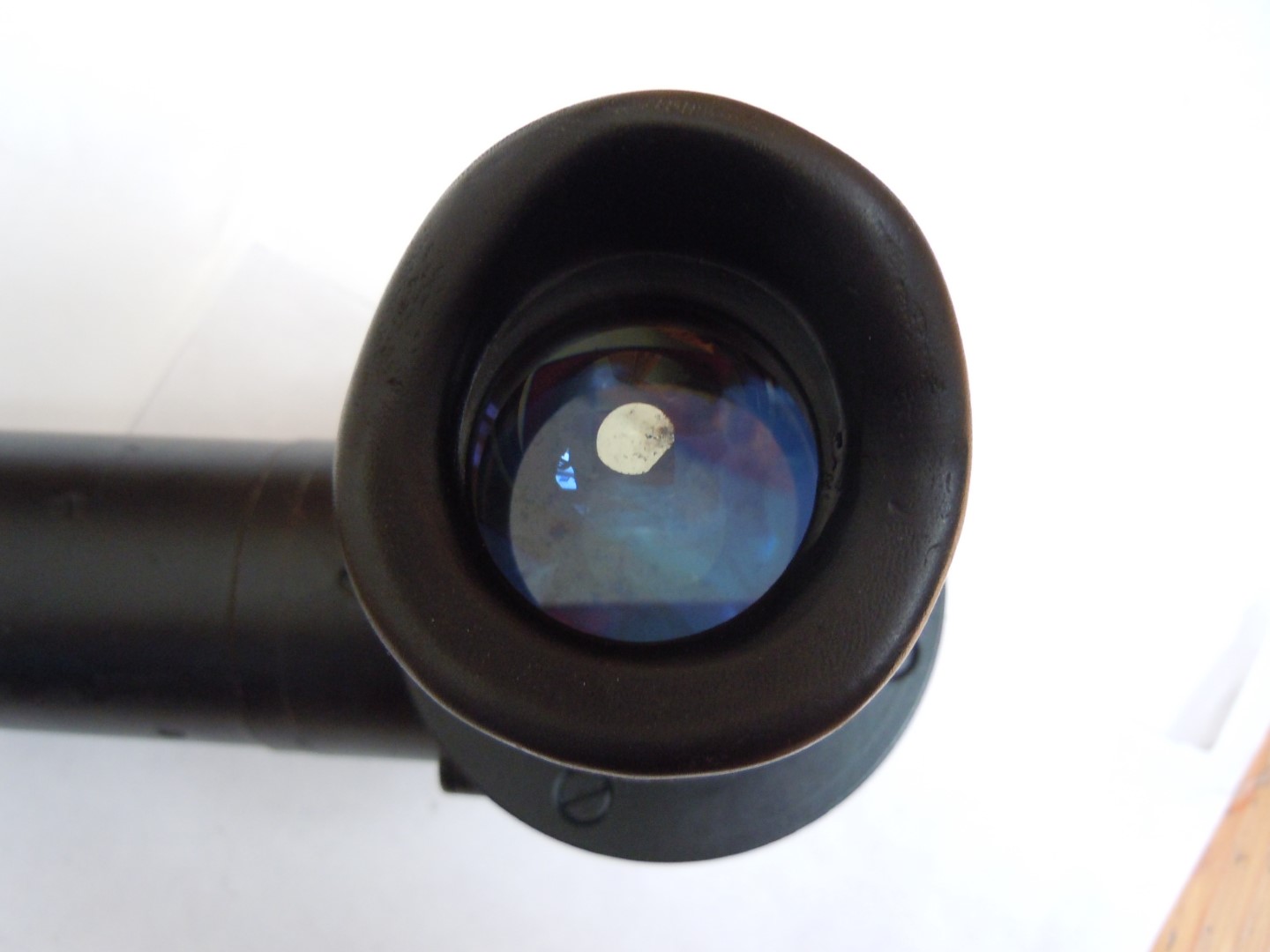

Das RF 1A ist ein druckdichtes Periskopvisier mit optischer Justierung. Die Augenmuschel war für Verwendung mit oder ohne Brille verstellbar.

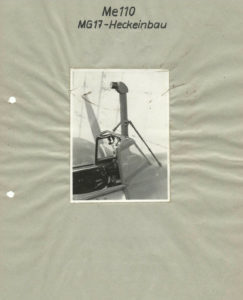

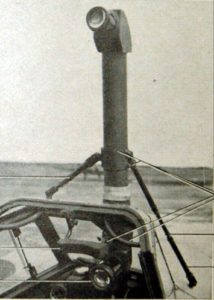

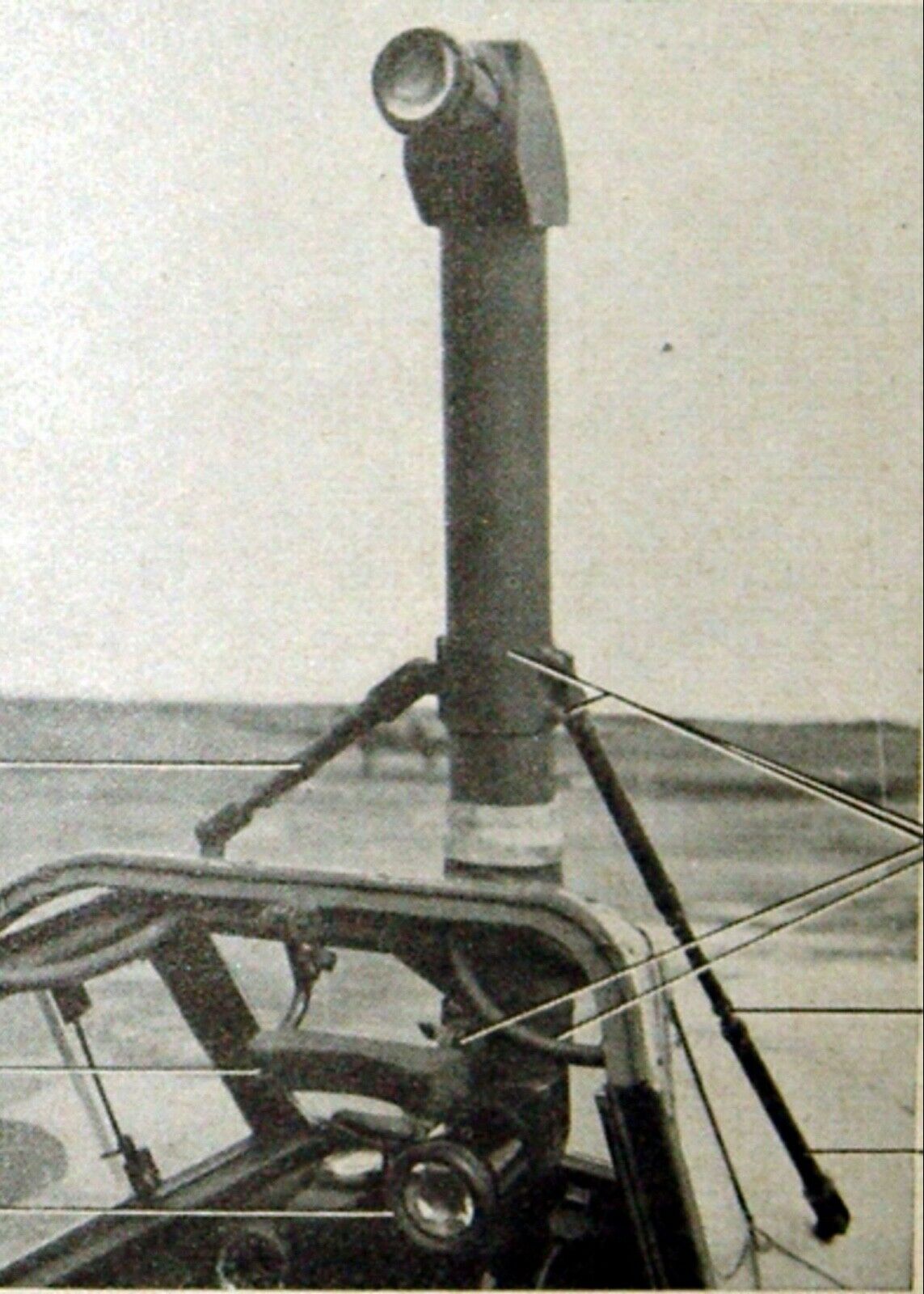

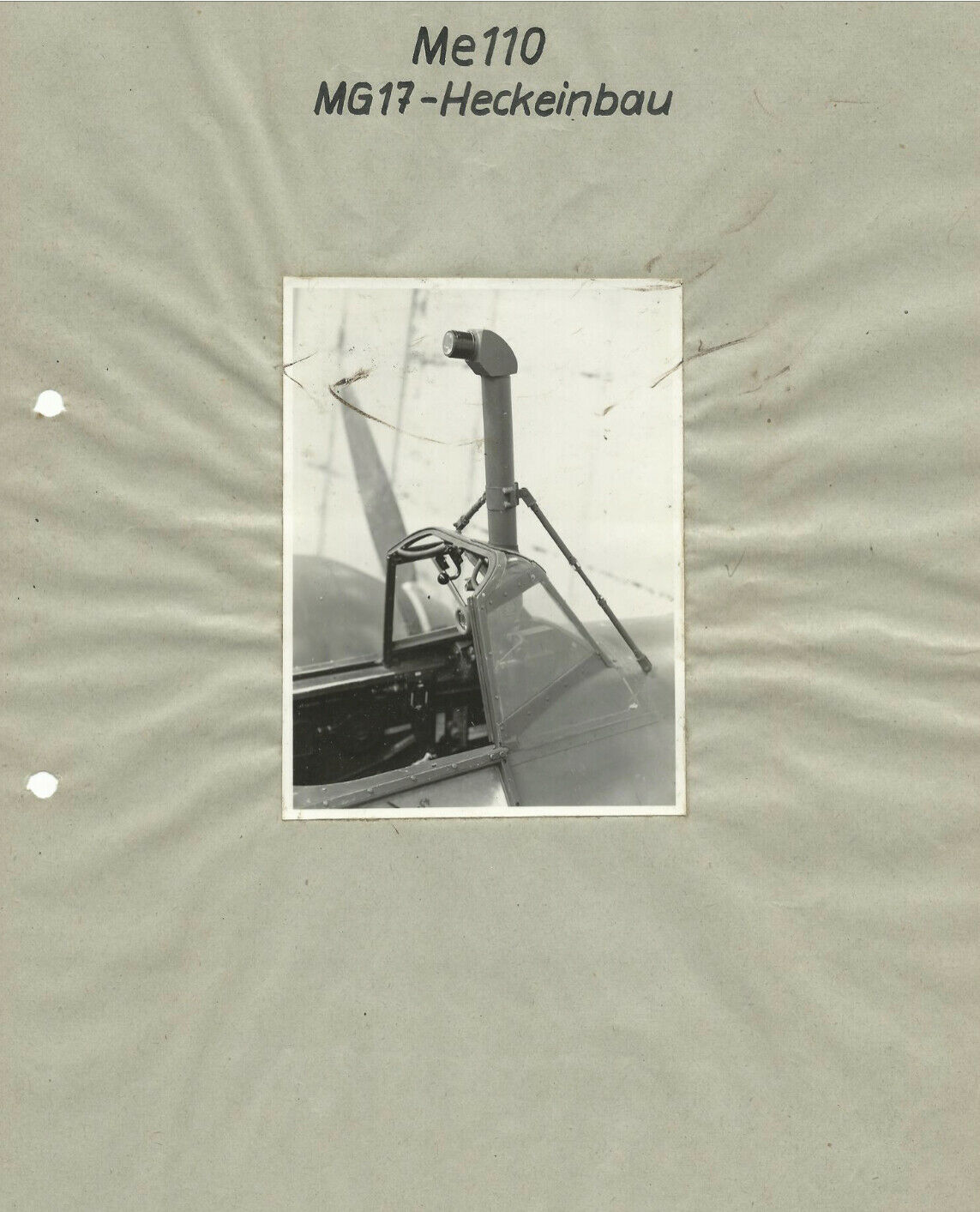

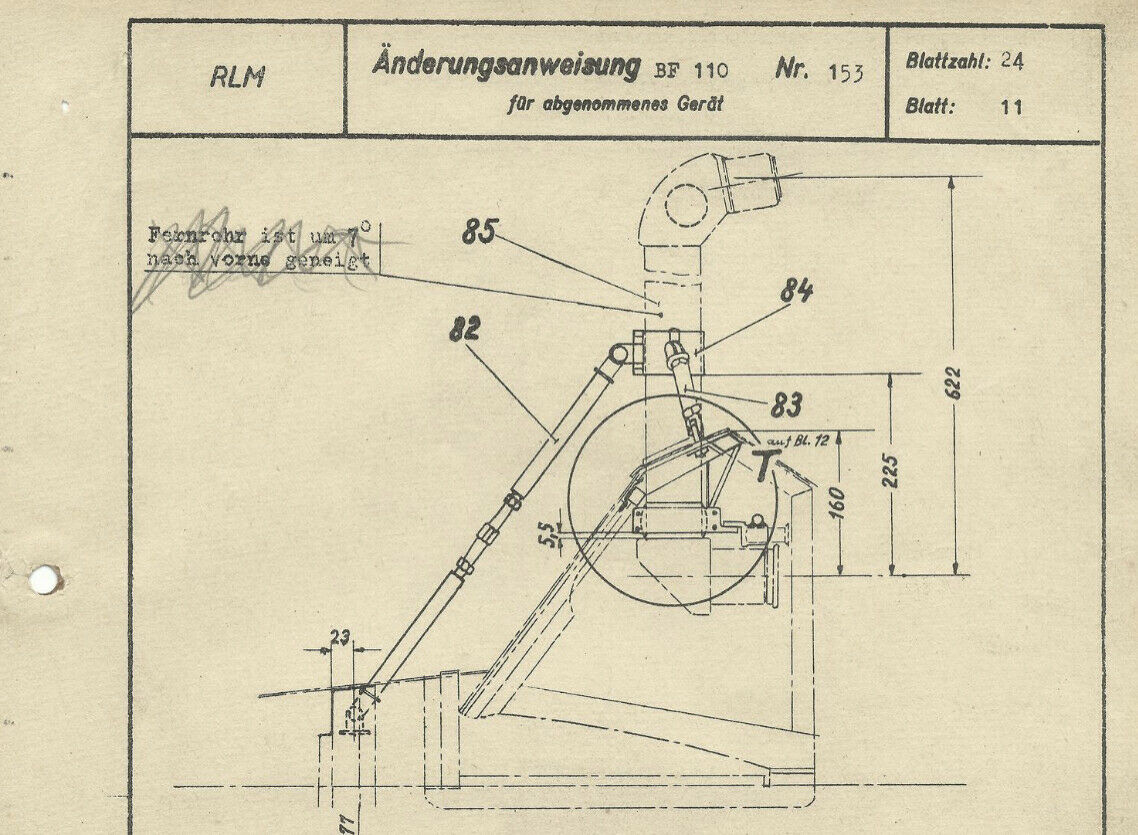

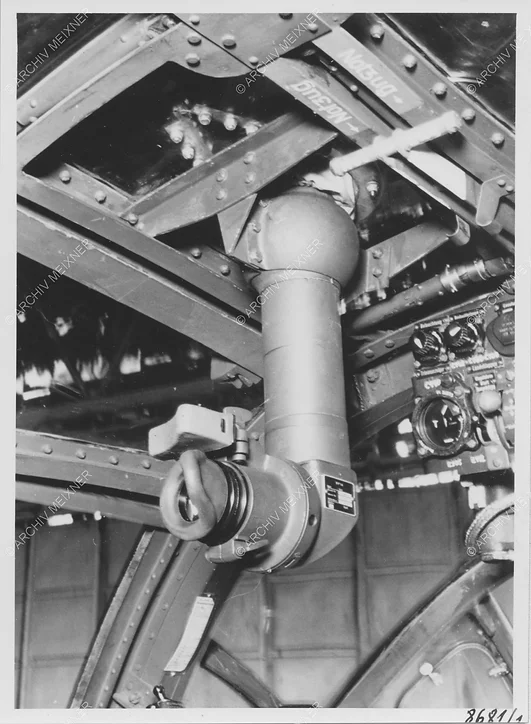

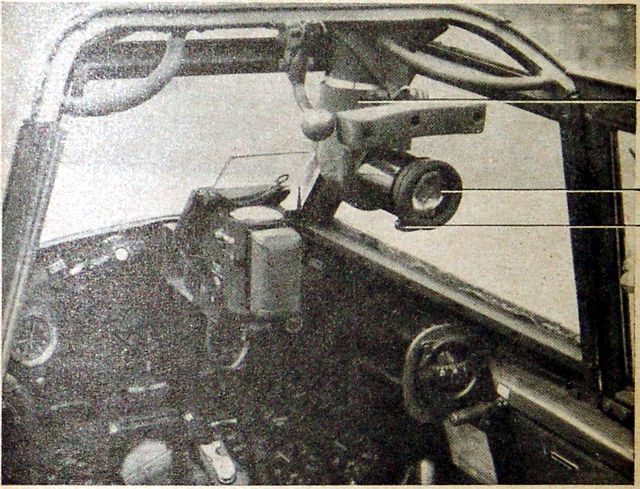

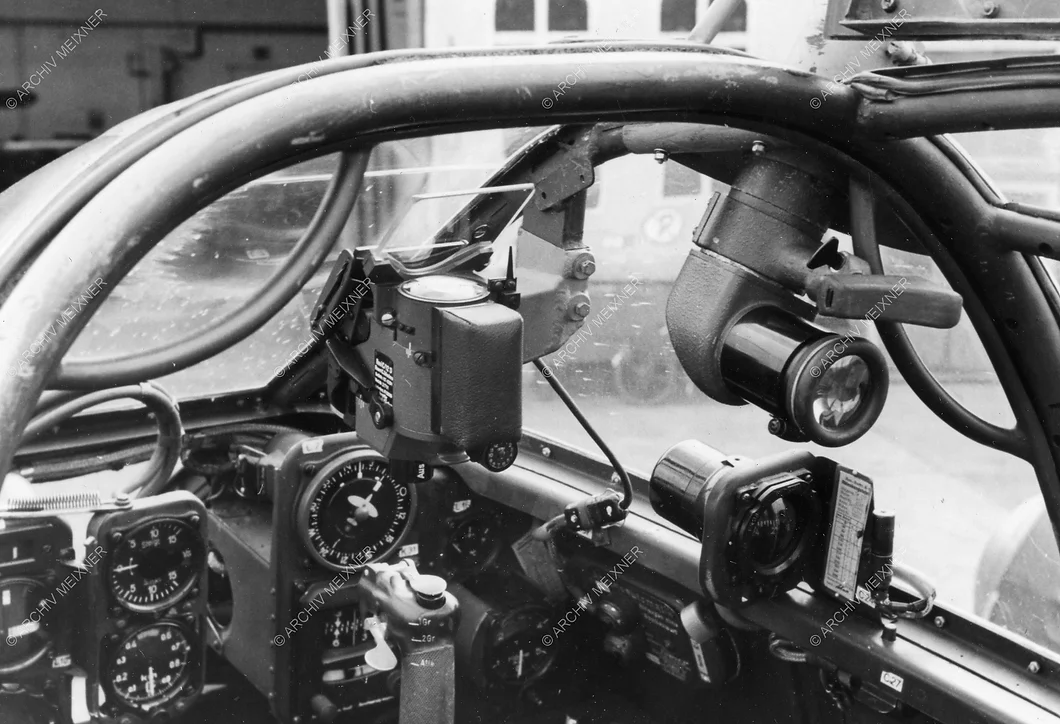

Der Einbau im Flugzeug erfolgte durch Klemmung des Oberteils in einem vom Flugzeughersteller vorzusehenden Flansch und gesicherten Befestigungsstreben.
