- Bezeichnung: Führerkompass
- Anforderungszeichen: 23220
- Baumuster: Z 7gk
- Messbereich: 0 – 360 °
- Hersteller: C.Plath, Hamburg
- Baujahr: 1937
- Besonderheiten: mit einstellbarer Kursvorwahl in der Frontblende

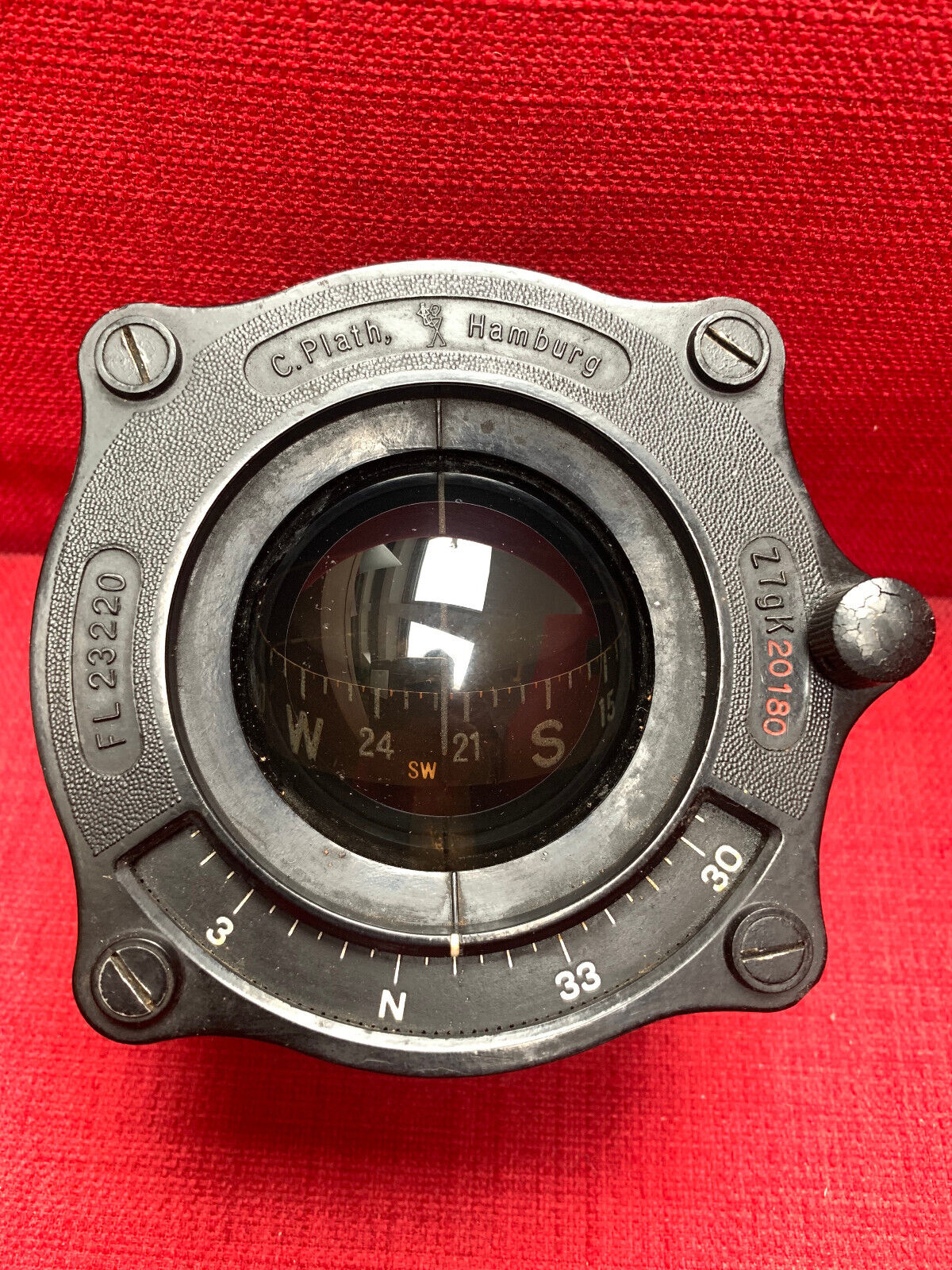

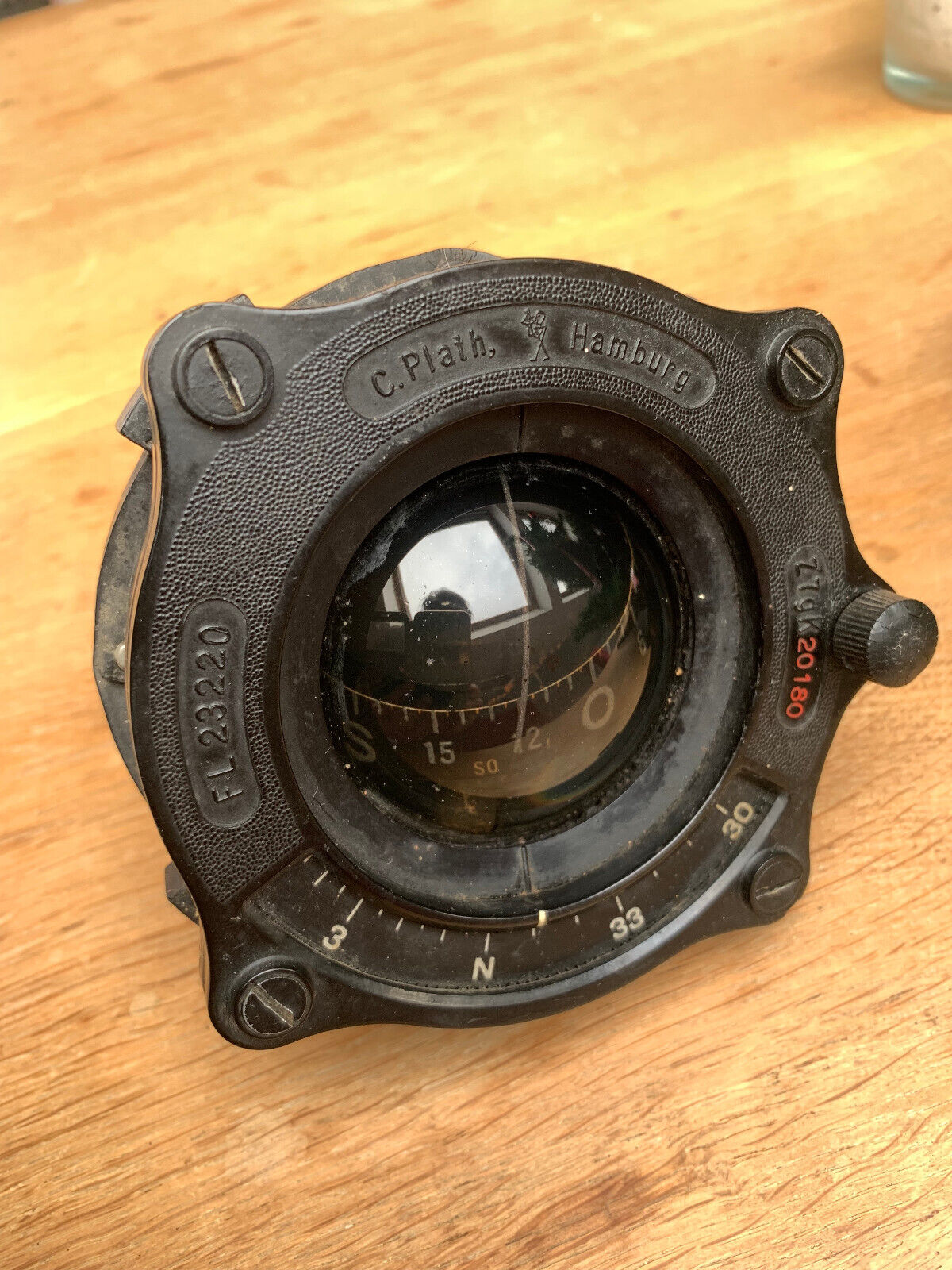

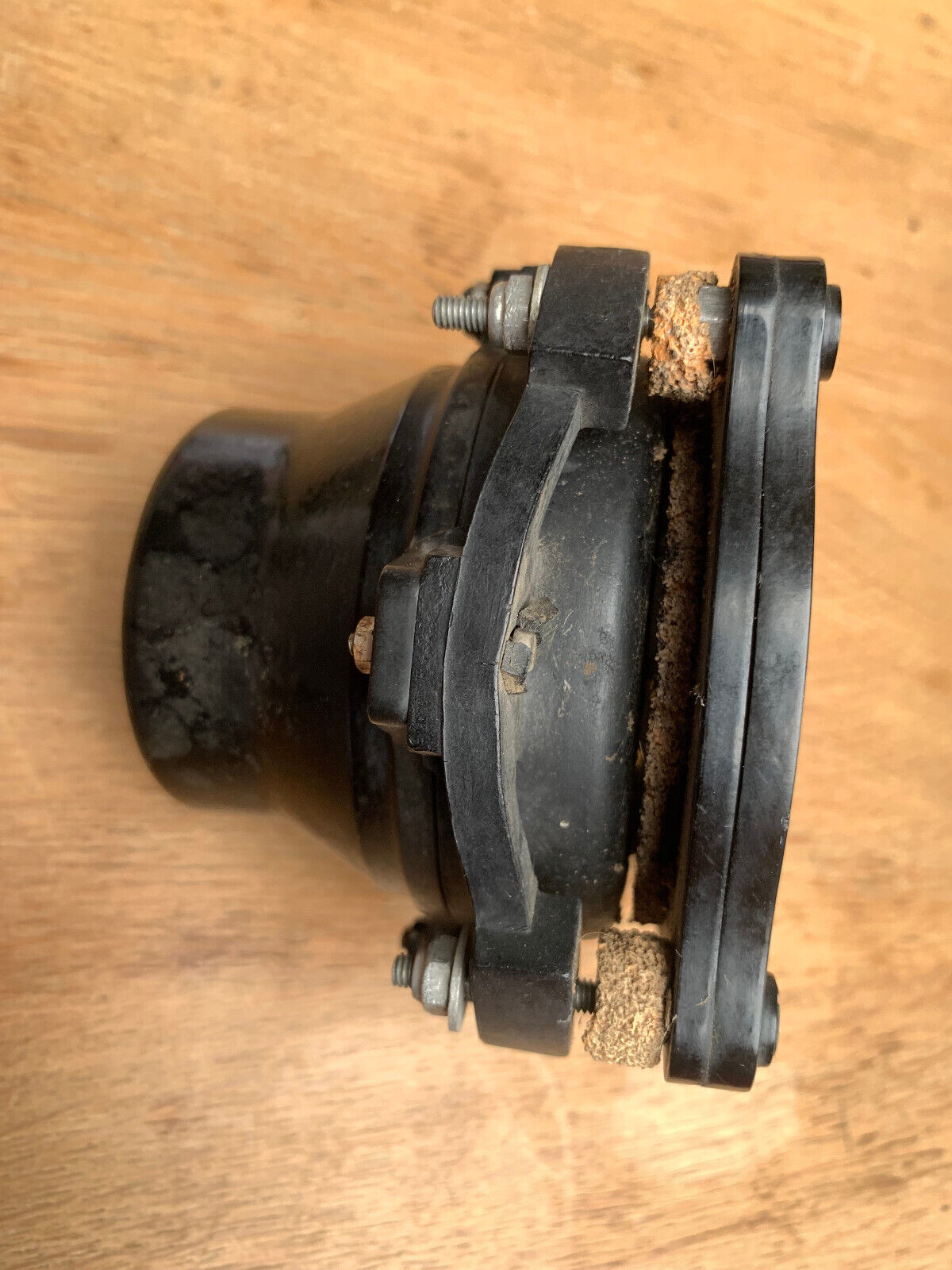

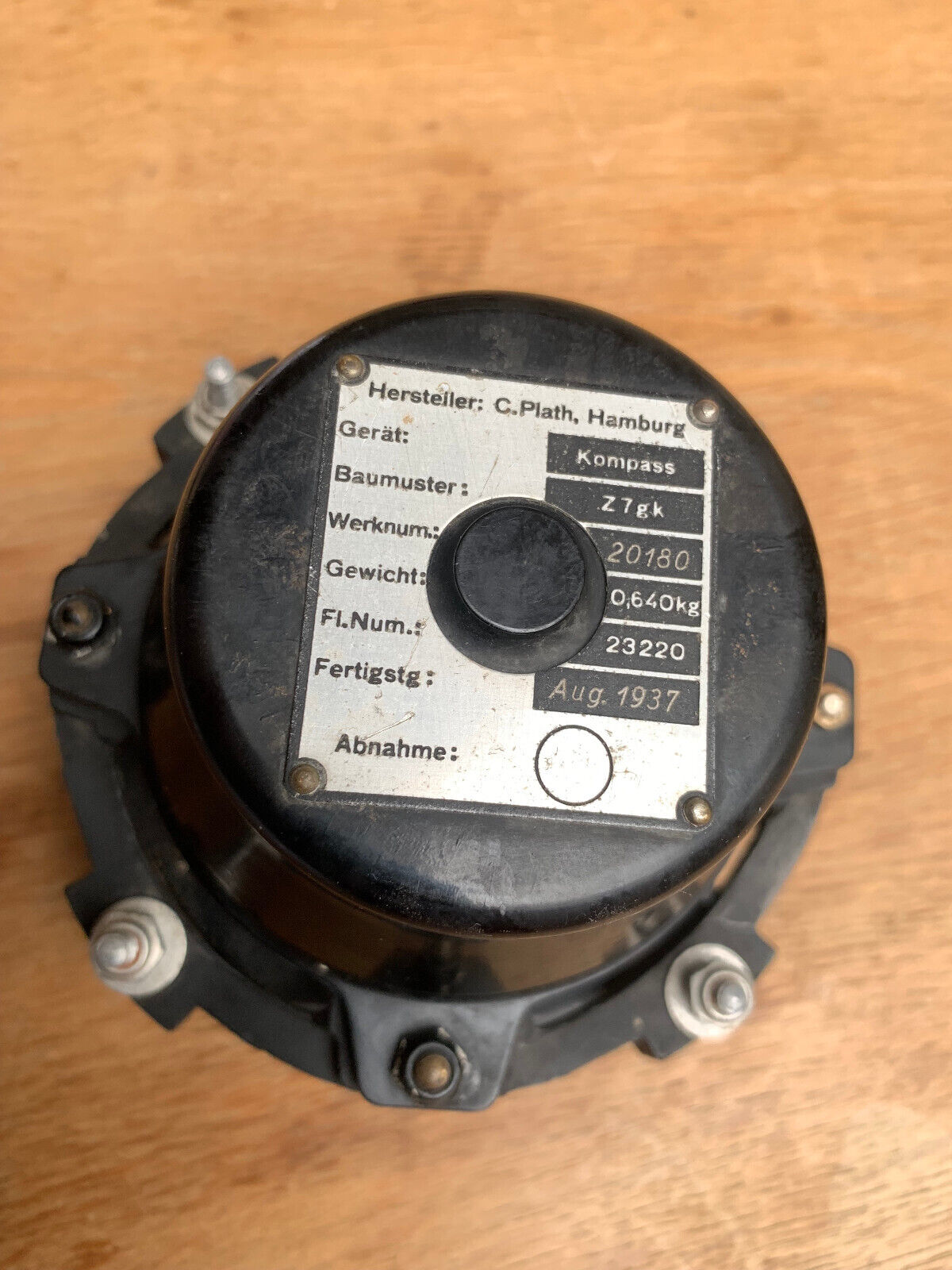

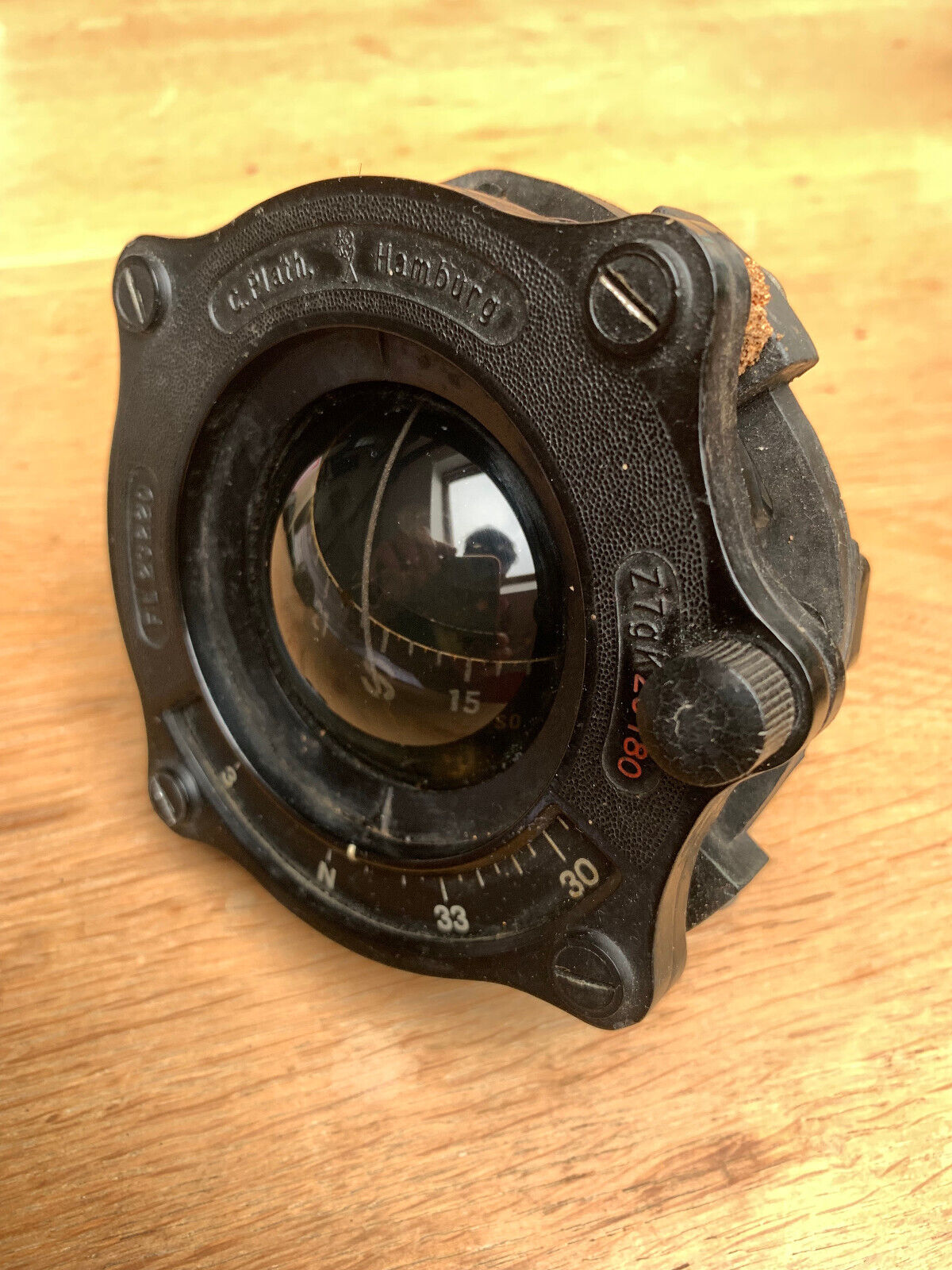

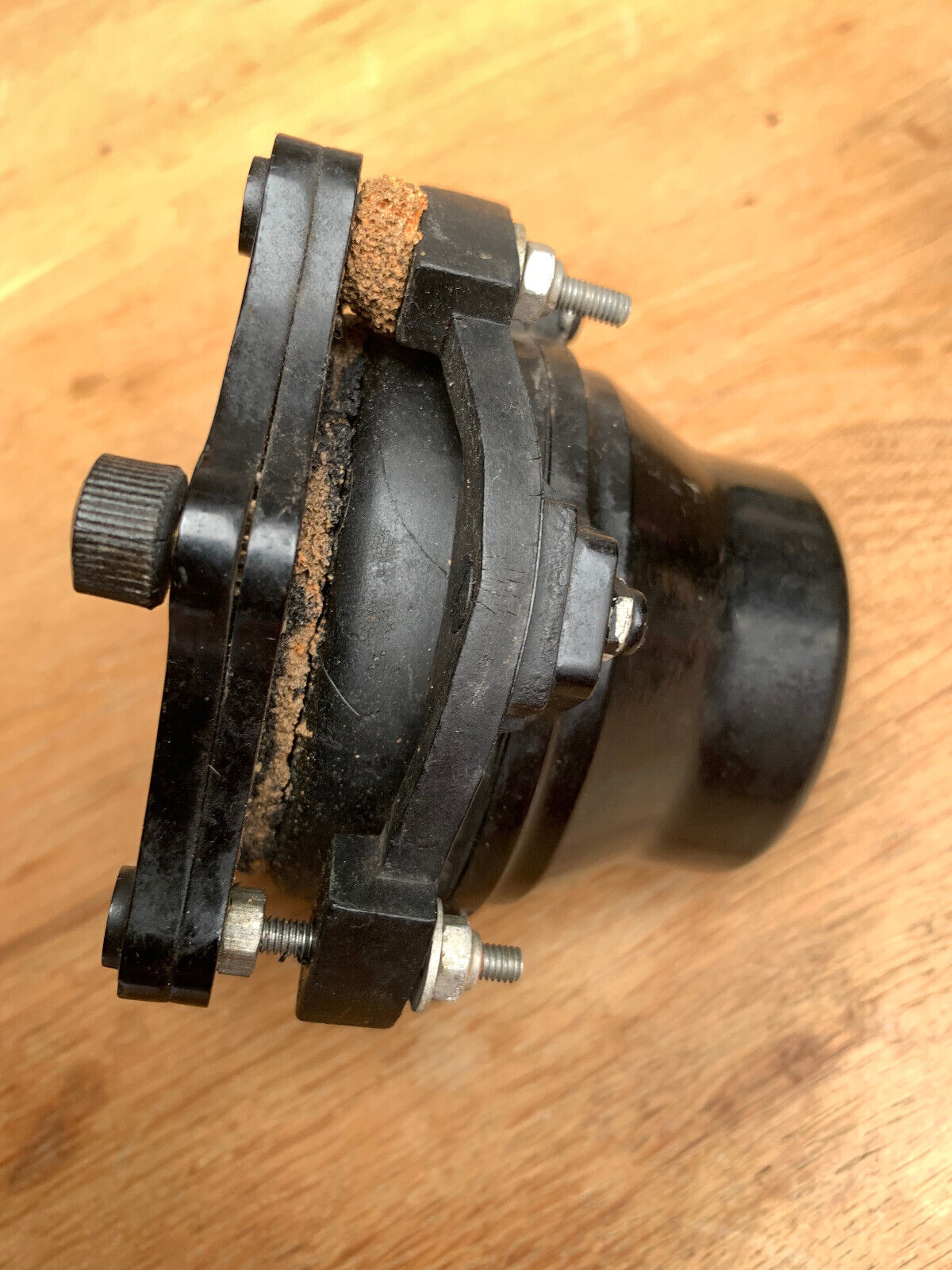

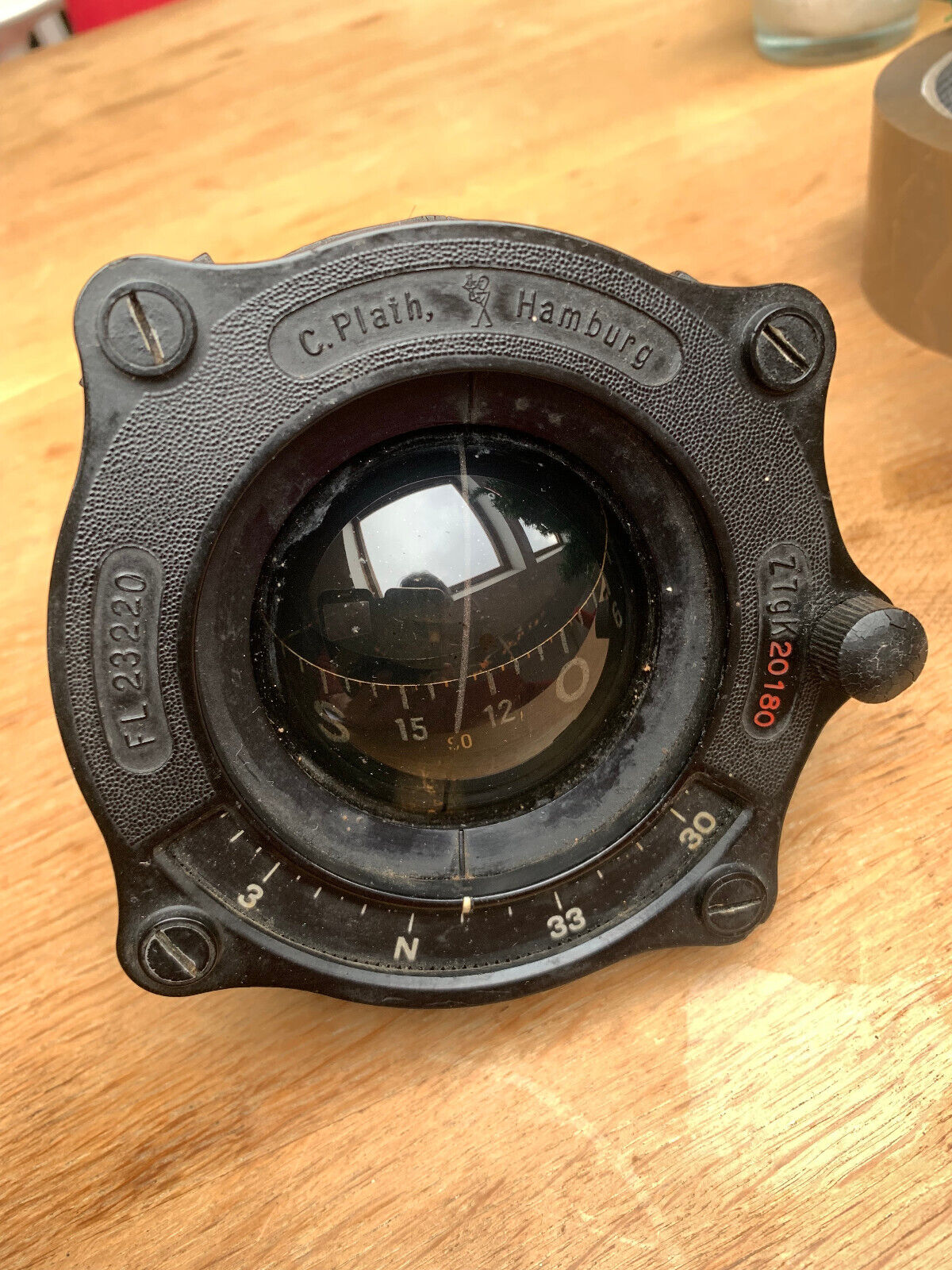

- Baubeschreibung: Das Kompassgehäuse des „Z7g“ besteht aus Bakelit. Der als Glaskugel ausgebildete Kompasskessel wird durch eine Bakelitblende (Ring) gehalten. Auf der Blende sind Fl- Nummer, der Hersteller, Baumusterbezeichnung und die Werknummer (rot unterlegt) vermerkt. Um einen erschütterungsarmen Gebrauch zu gewährleisten, befindet sich ein stabiler Gummiformring zwischen Blende und Kompassgehäuse. Der Gummiformring ist mit dem Gehäuse fest verschraubt. Die Blende wird beim Einbau, mittels langer Schrauben (Buntmetall, M4) sowohl mit dem Kompassgehäuse verbunden, als auch in der Gerätetafel befestigt.
