Gerätebrett der Ju 87 D-5

Die Gerätetafel selbst ist nach bewährtem Muster aufgeteilt.

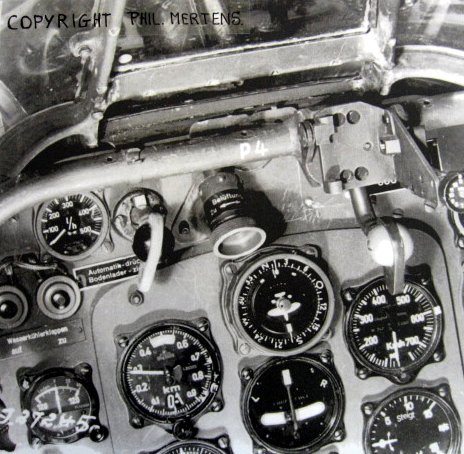

Mittig die Blindflugtafel mit den wichtigsten Flugüberwachungsgeräten. Links auf der Hauptgerätetafel die Borduhr, Funkfernbediengerät, Zünd- und Anlassschalter sowie Netzausschalter.Unterhalb der Blindflugtafel sind die Geräte für Druck und Temperaturüberwachung des Motors sowie der Vorratsanzeiger eingebaut, oberhalb die Belüftungsdüse, Laderbedienhebel und Kühlerklappenbetätigung. Rechts auf der Hauptgerätetafel sind Motorüberwachungsgeräte (Ladedruck, Drehzahl), diverse Motorbedienhebel und der Abwurfschaltkasten (Abwurfwaffen) platziert. Das Reflexvisier ist separat oberhalb der Gerätetafel an einem Rohrrahmen befestigt.

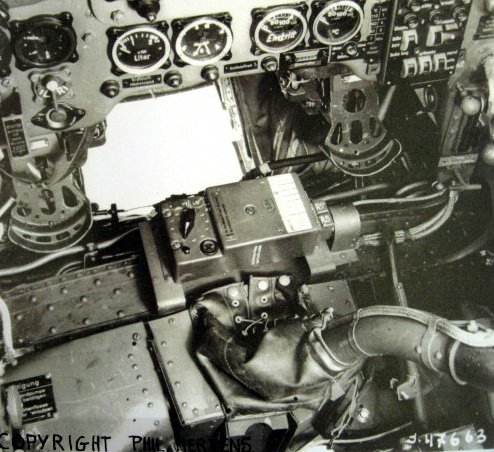

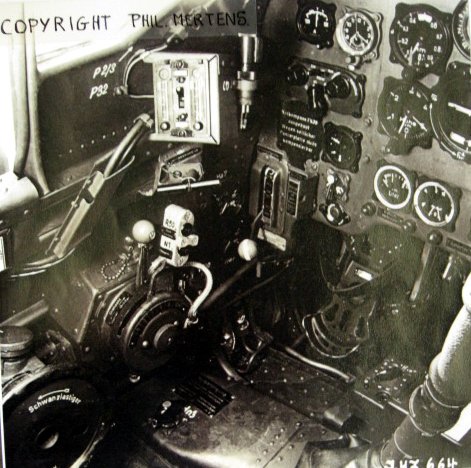

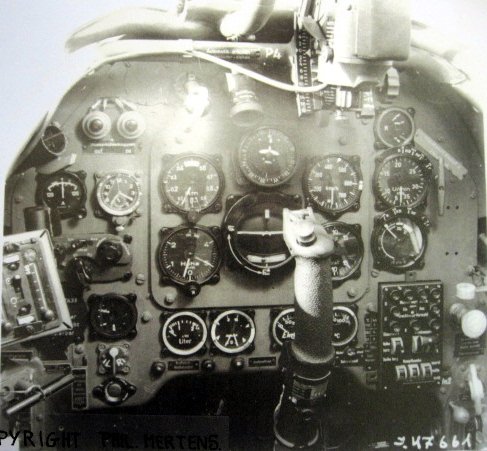

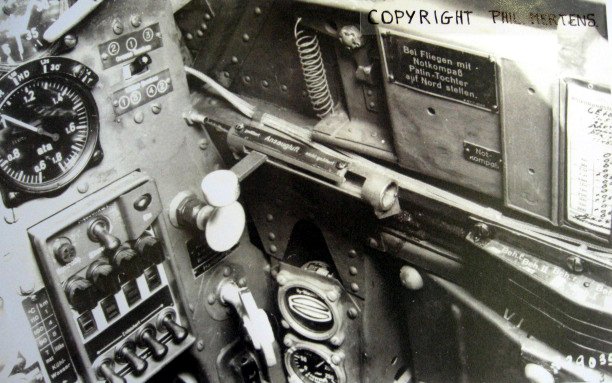

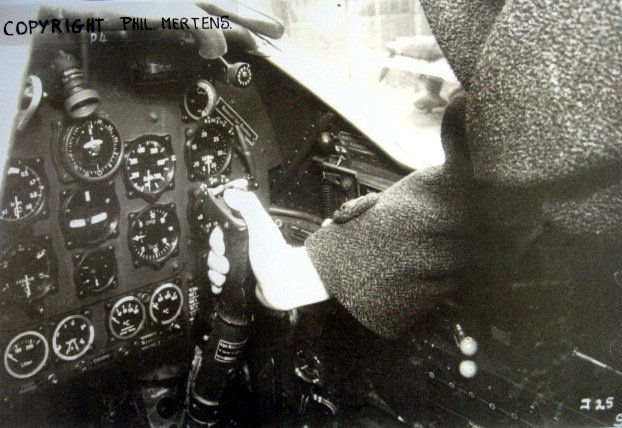

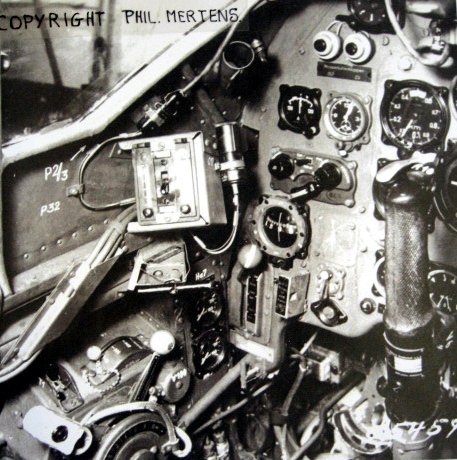

Bei dem hier spezifisch beschriebenen Führerraumfoto handelt es sich um eine Gerätetafel der Ju 87 D-5, welche vermutlich nachträglich umgebaut, bzw. nach neuesten Änderungsanweisungen modifiziert worden ist. Ursprünglich gehörte diese Gerätetafel vermutlich zur Baureihe D-3, wofür der fehlende Notkompass FK 38 sprechen würde. Bei der Baureihe Ju 87 D-3 wurde aufgrund der starken seitlichen Panzerung des Führerraumes kein Notkompass eingebaut. Dieses Einbauloch wurde mit einem Blinddeckel verschlossen, welcher folgende Aufschrift trägt: „Notkompass FK 38 ausgebaut ! Wegen seitlicher Panzerplatte nicht kompensierbar“.

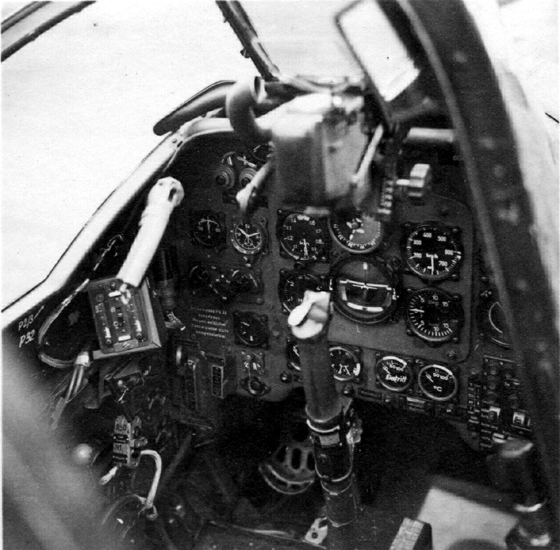

Für eine spätere Nachrüstung auf die Baureihe Ju 87 D-5 wiederum spricht der eingebaute Wendehorizont, die veränderte Einbauposition des AFN 2 aus Platzmangel wegen des Wendehorizontes, der eingebaute späte Abwurfschaltkasten ASK 87A anstelle des ASK-R, sowie der fehlende elektr. Verbrauchsanzeiger, welcher ab Baureihe D-5 wegfiel.

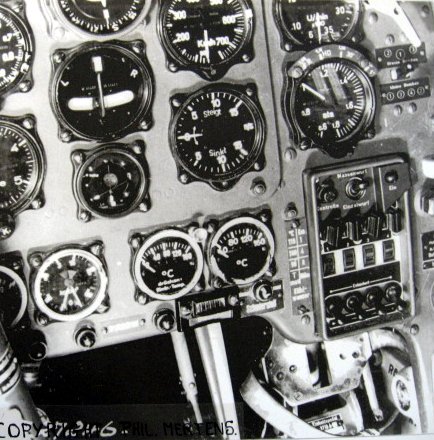

Bemerkenswert sind auch die (unbenutzten) 4 Befestigungslöcher für die Schalterkulisse zur Bombenvorwahl (große Bombe / kleine Bombe) rechts neben dem Ladedruckmesser, welche bei frühen D-Varianten eingebaut waren. Der Lochausschnitt für die Schalter selbst fehlt. Diese zusätzlichen Umschalter zum ASK-R konnten entfallen, da der neukonzipierte Abwurfschaltkasten (ASK 87A) diese Vorwahlmöglichkeit bereits besaß.

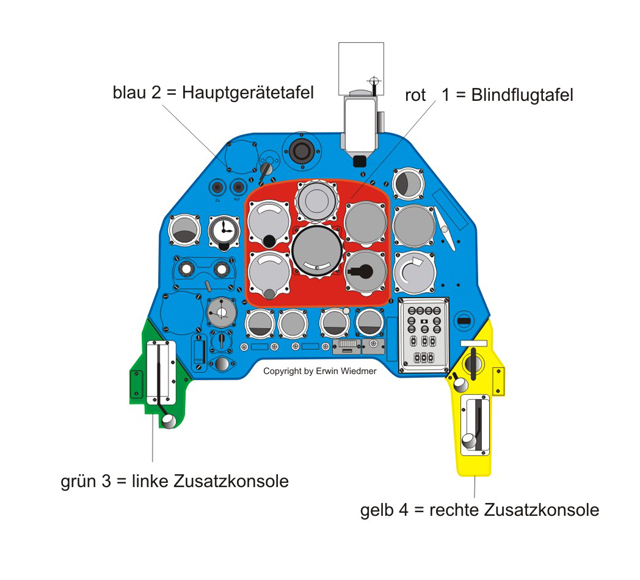

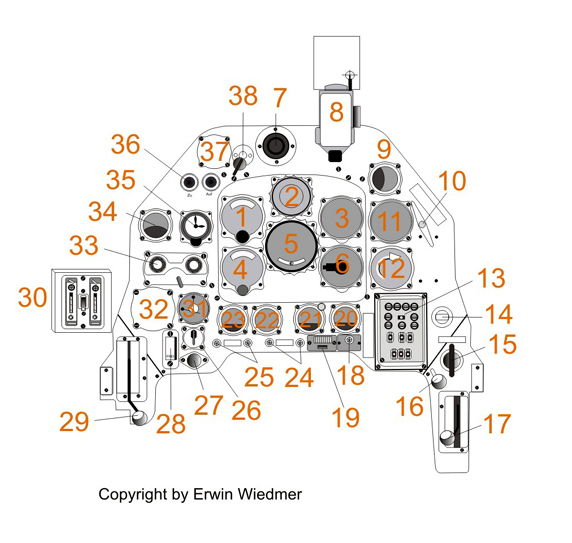

Die hier beschriebene Gerätetafel besteht aus 4 Teilen, der Blindflugtafel (1), der Hauptgerätetafel (2) und der linken (3) und rechten Zusatzkonsole(4).
Die Lackierung entspricht dem damaligen Standard im Farbton RLM 66, die Beschilderung besteht aus aufgenieteten Aluminiumschildern mit geätzter Beschriftung.

1 – Blindflugtafel (rot)

Die Blindflugtafel besteht aus 4mm starkem Aluminium (Dural) und ist erschütterungsarm mit 4 Schwingmetallen (Gummipuffer) auf der Hauptgerätetafel montiert. Sie diente zur Aufnahme der wichtigsten Flugüberwachungsgeräte, und ist deshalb auch zentral, gut sichtbar für den Flugzeugführer, angeordnet. Mit dieser Instrumentierung war das Flugzeug voll blindflugtauglich. Zur Befestigung der Instrumentierung sind Einnietmuttern auf der Blindflugtafel angebracht .

2 – Hauptgerätetafel (blau), Gerät-Nr.:8-87.9086 ?

Die Hauptgerätetafel besteht aus 2mm starkem Duralblech, welches an der kompletten Unterseite gebördelt ist, um Verletzungen des Flugzeugführers zu vermeiden. Zur Befestigung der einzelnen Geräte mit Schrauben (M4) sind die entsprechenden Einnietmuttern an der Gerätetafel angebracht.
Die Hauptgerätetafel ist perfekt in Form und Größe dem Flugzeugrumpf im Kabinenbereich angepasst. Rund um die Blindflugtafel sind hier zahlreiche Instrumente, Schalter und Bediengeräte angeordnet.
Zur besseren Übersichtlichkeit sind viele Geräte mit Hinweisschildern gekennzeichnet.

3 – linke Zusatzkonsole (grün)

Die linke Zusatzkonsole besteht aus 2mm starkem Duralblech, welches an der Unterseite gebördelt ist. Die Verbindung zur Hauptgerätetafel wird durch Verschraubung und einem von der Rückseite gegengesetzten Winkelprofil mit Einnietmuttern hergestellt. Die Kanten an der Schnittstelle der beiden Tafeln sind gerade und stumpf. Durch die perfekte Passform der industriell gefertigten Schmiedeteile ist kaum zu erkennen, dass es sich hier um 2 verschiedene Bauteile handelt.

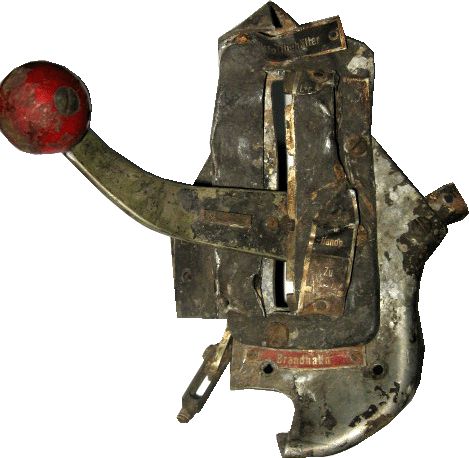

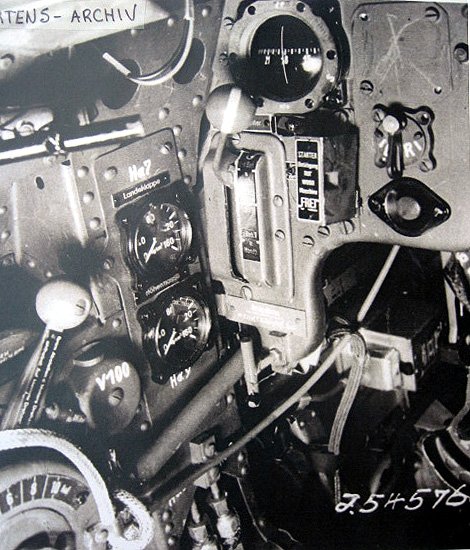

In der linken Zusatzkonsole ist die Behälterschaltung (Brandhahn) eingebaut.

4 – rechte Zusatzkonsole (gelb)

Die rechte Zusatzkonsole ist ebenfalls ein aus 2mm starkem Duralblech geschmiedetes Formteil. Um Verletzungen des Flugzeugführers zu verhindern ist auch hier die Unterseite der Konsole gebördelt.
Die Seitenkonsole passt sich perfekt an die Hauptgerätetafel an. Hier wird kein Zentimeter an Platz im Führerraum verschenkt. Die Verbindung beider Bauteile erfolgt wie bei der linken Zusatzkonsole.
Hier sind auf engstem Raum diverse Gerätschaften wie Bedienhebel und Züge eingebaut (siehe Geräteauflistung).

Für die freundliche Unterstützung zu diesem Beitrag danke ich den Herren Peter W. Cohausz, Phil Mertens und Jens Schneider.

Oliver Jordan

Berlin, den 13.12.2007

Gerätebrett – Analyse

Geräteauflistung Junkers Ju 87 D-5

Es wird speziell nur auf die Instrumentierung der Hauptgerätetafel der hier abgebildeten Fotos eingegangen !
