Ln.27410 Bordfunkgerät FuG 16 ZS, 1945


  • Bezeichnung: Bordfunkgerät
  • Anforderungszeichen: Ln.27410
  • Gerät-Nr.: 124-860 F
  • Baumuster: FuG 16 ZS
  • Bestandteile Geräteblock komplett:
    • Sender S.16 ZS: Ln.27411
    • Empfäner E.16 ZS: Ln.27412
    • Bediengerät BG.16 Z: 27414
  • Hersteller:  rtj = Dr. Georg Seibt A.G., Berlin
  • Baujahr: 1945
  • Eingebaut in: Schlachtflugzeuge, z.B. Focke-Wulf FW 190 F-8
  • Bemerkung: unkomplett, ohne Abdeckhaube
  • Besonderheit:
    • entfeinerte letzte Ausführung
    • Gehäuse im Auslieferungszustand komplett unlackiert
    • nicht benötigte Öffnungen wurden mit Blinddeckel oder Gewebe-Klebband verschlossen
    • Papier-Typenschilder, mit Schutzlack überzogen
  • Allgemeines: Da das Bordfunkgerät FuG 16 ZS für einen anderen Verwendungszweck vorgesehen war, weicht es deutlich von den anderen Varianten des FuG 16 ab. So lag der Frequenzbereich dieser Sonderausführung für Schlachtflugzeuge zwischen 40,3 und 44,7 MHz, mit schwacher Überlappung, oberhalb der übrigen FuG 16- Funkgeräte. Das FuG 16 ZS war vornehmlich für BzE-Funkverkehr zur Verbindungstruppe vorgesehen. Zielanflug mit Sichtanzeigegerät AFN2 auf UKW-Baken war möglich.

Weiterlesen

Höhenschreiber, Kroneis, 1916


  • Bezeichnung: Höhenschreiber (Barograph)
  • Messbereich: 0 – 8000 m
  • Hersteller: A.Kroneis, Wien
  • Baujahr: ca. 1916
  • Werknummmer: 524
  • Bemerkung: Der Höhenschreiber ist ein Messgerät mit dessen Hilfe das Höhenprofil eines Fluges aufgezeichnet werden kann. Meist handelt es sich um einen speziellen Barographen, also ein registrierendes Barometer. Während des Fluges wird auf einer mit Papier bespannten Trommel der Luftdruckverlauf und somit die Höhe aufgezeichnet.
    Mit dem Höhenschreiber wird genau die Flugdauer und die zur jeweiligen Zeit erreichte Flughöhe aufgezeichnet und dokumentiert.

Weiterlesen

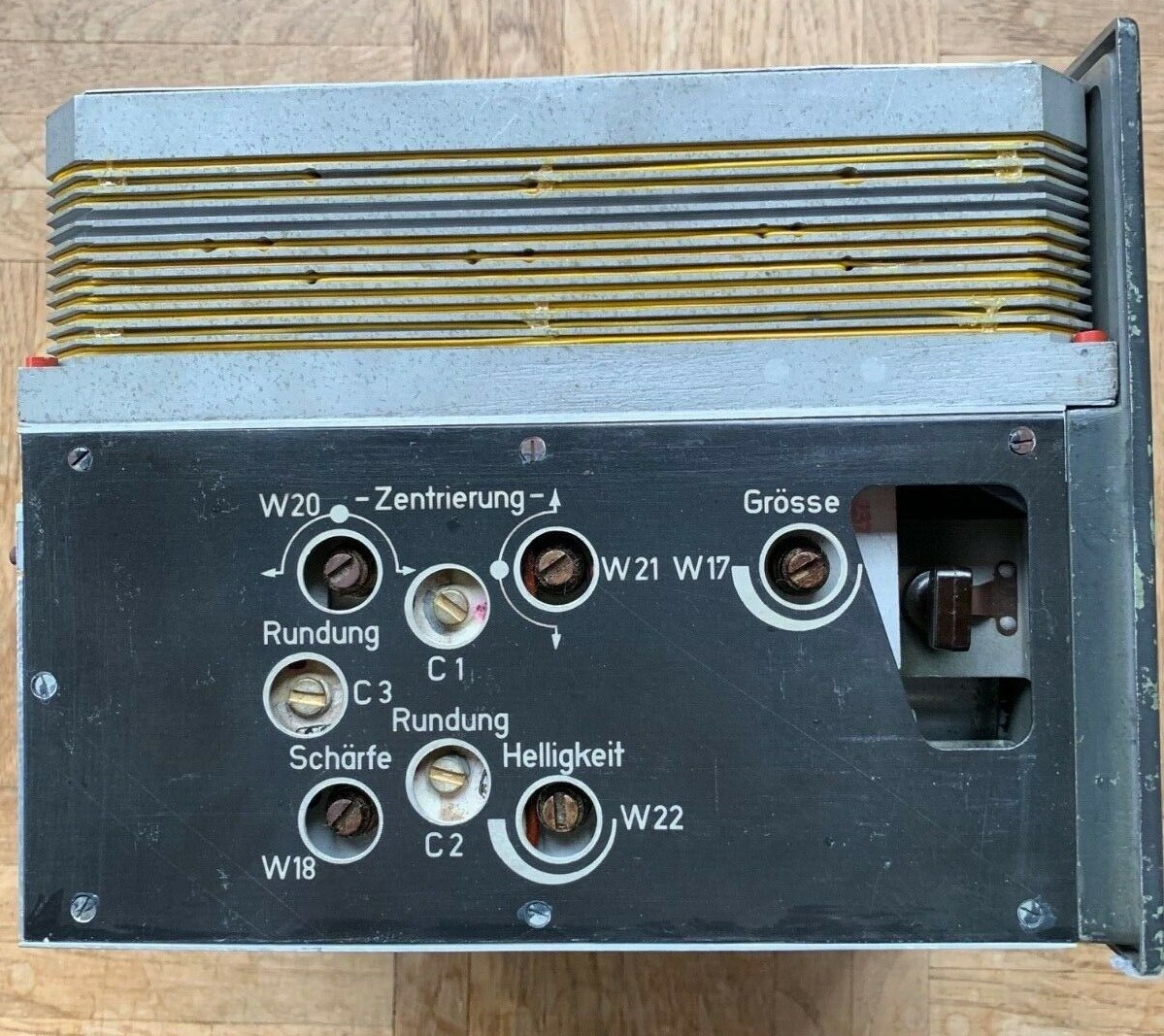

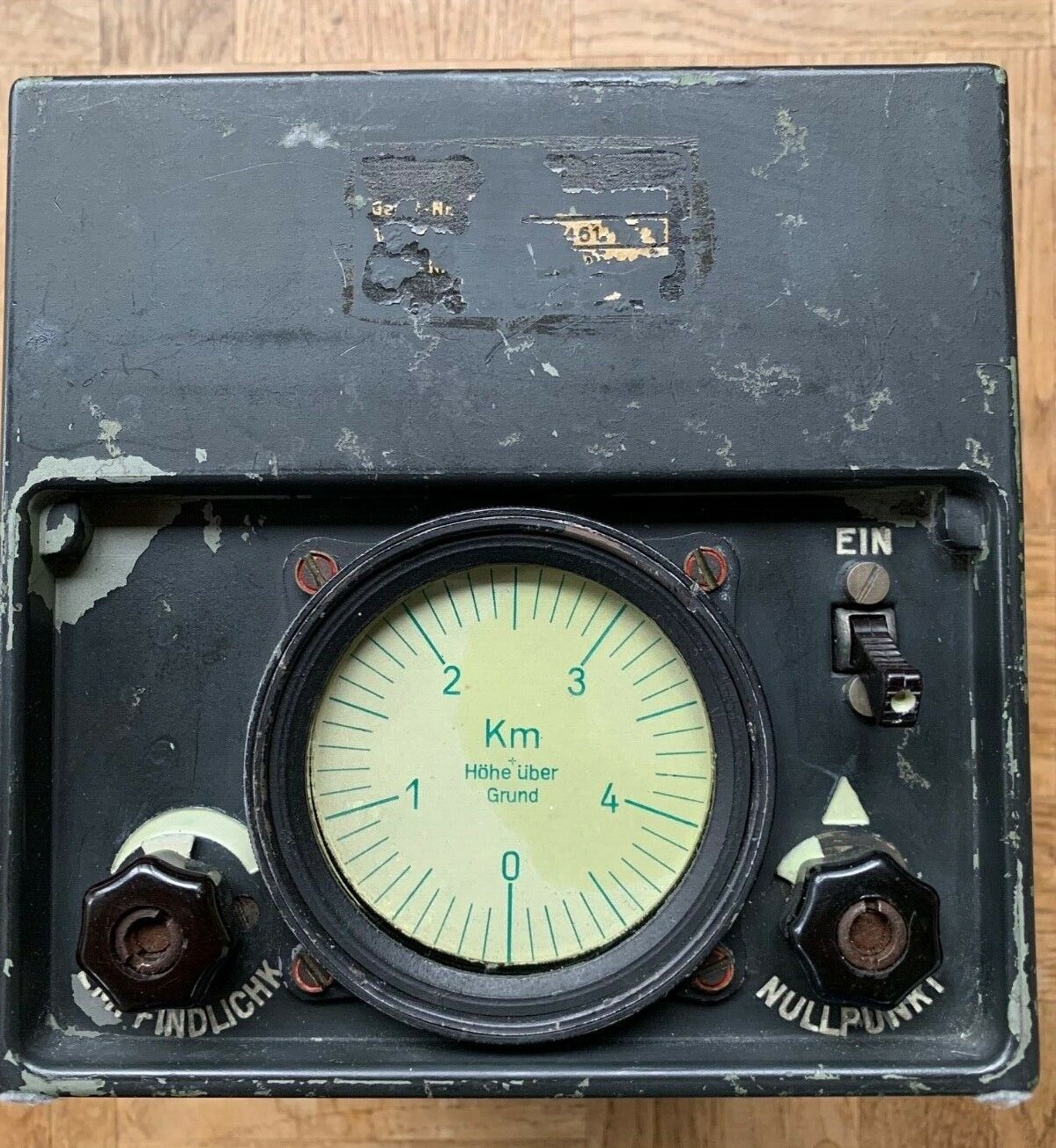

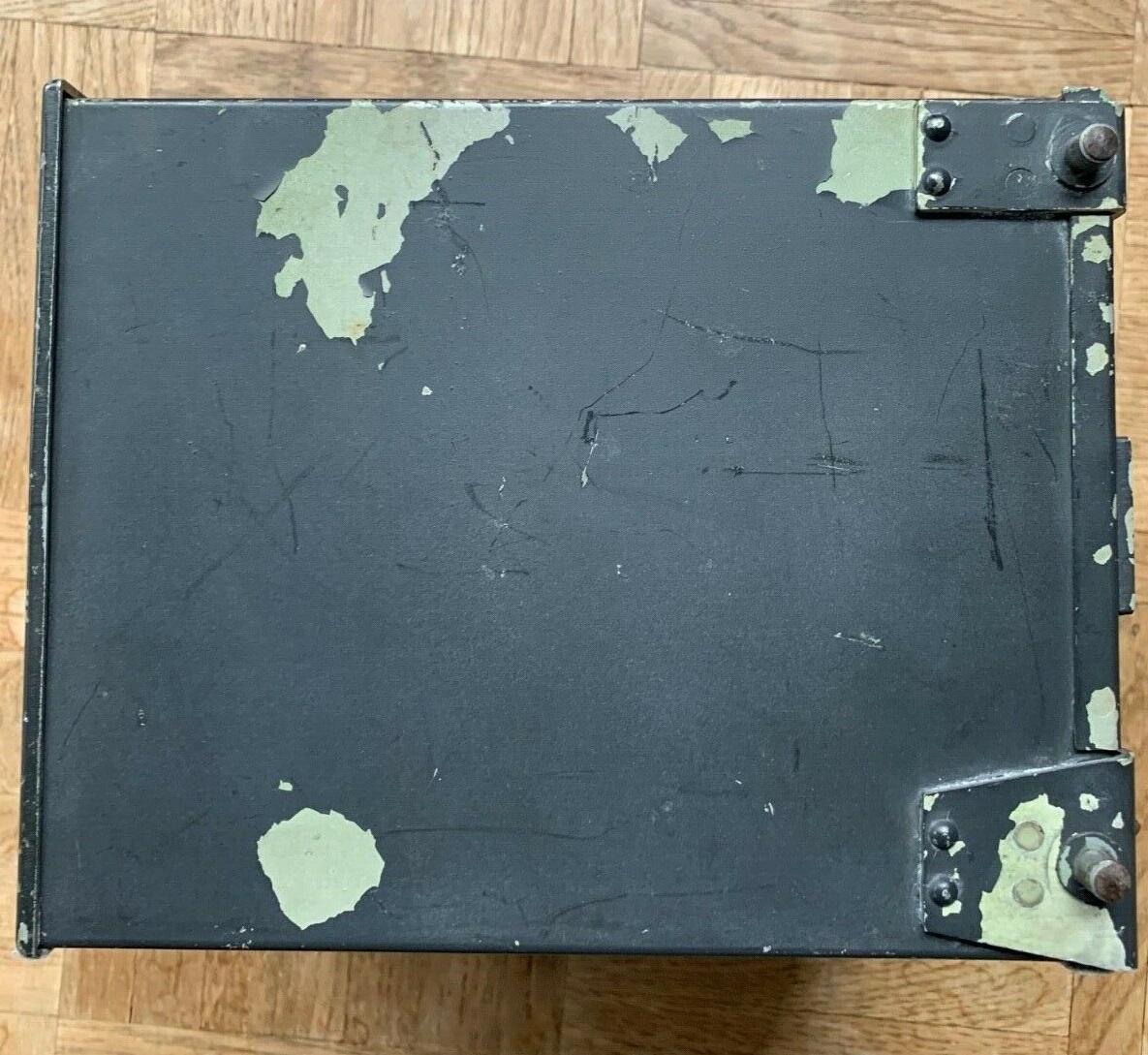

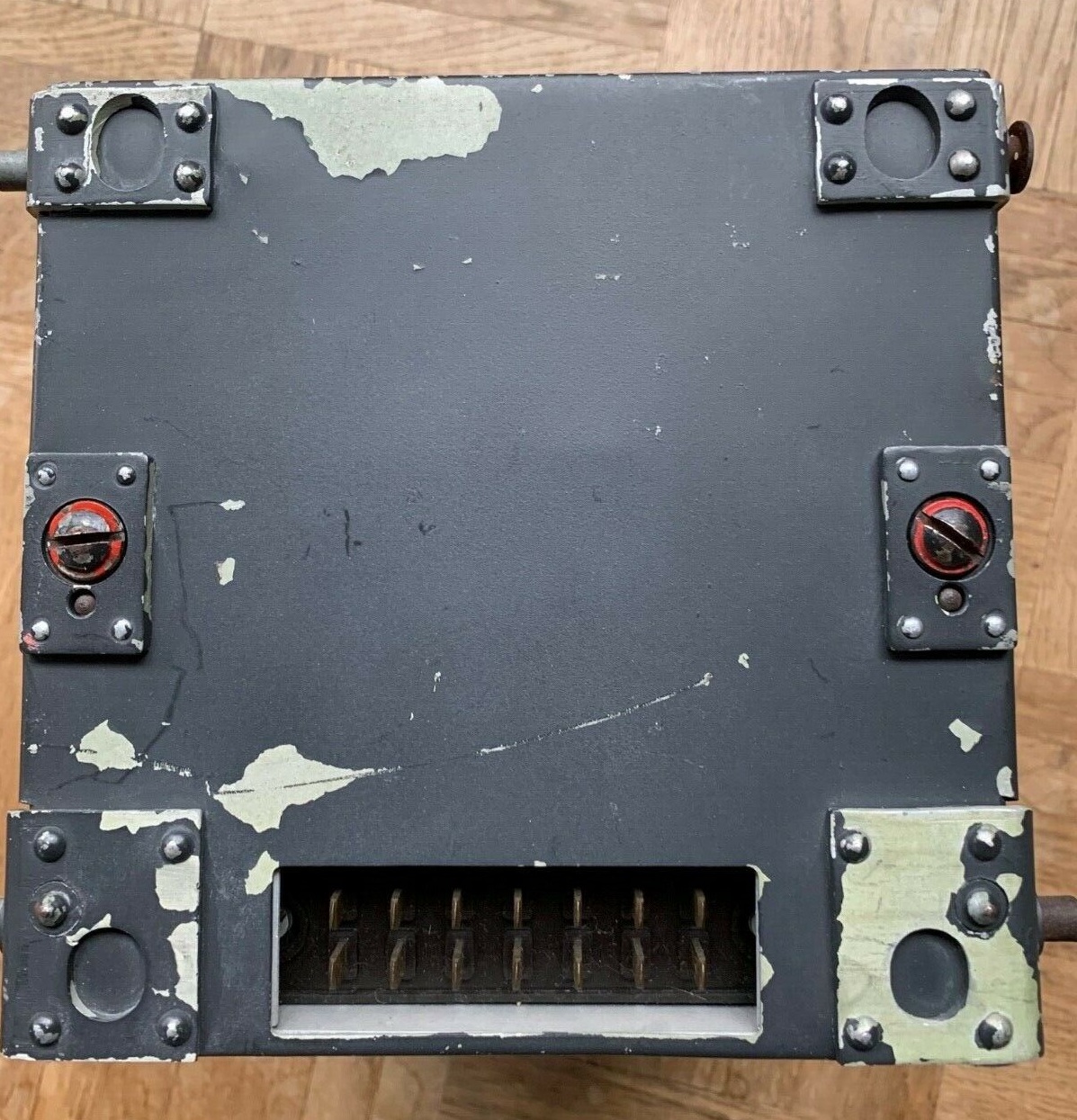

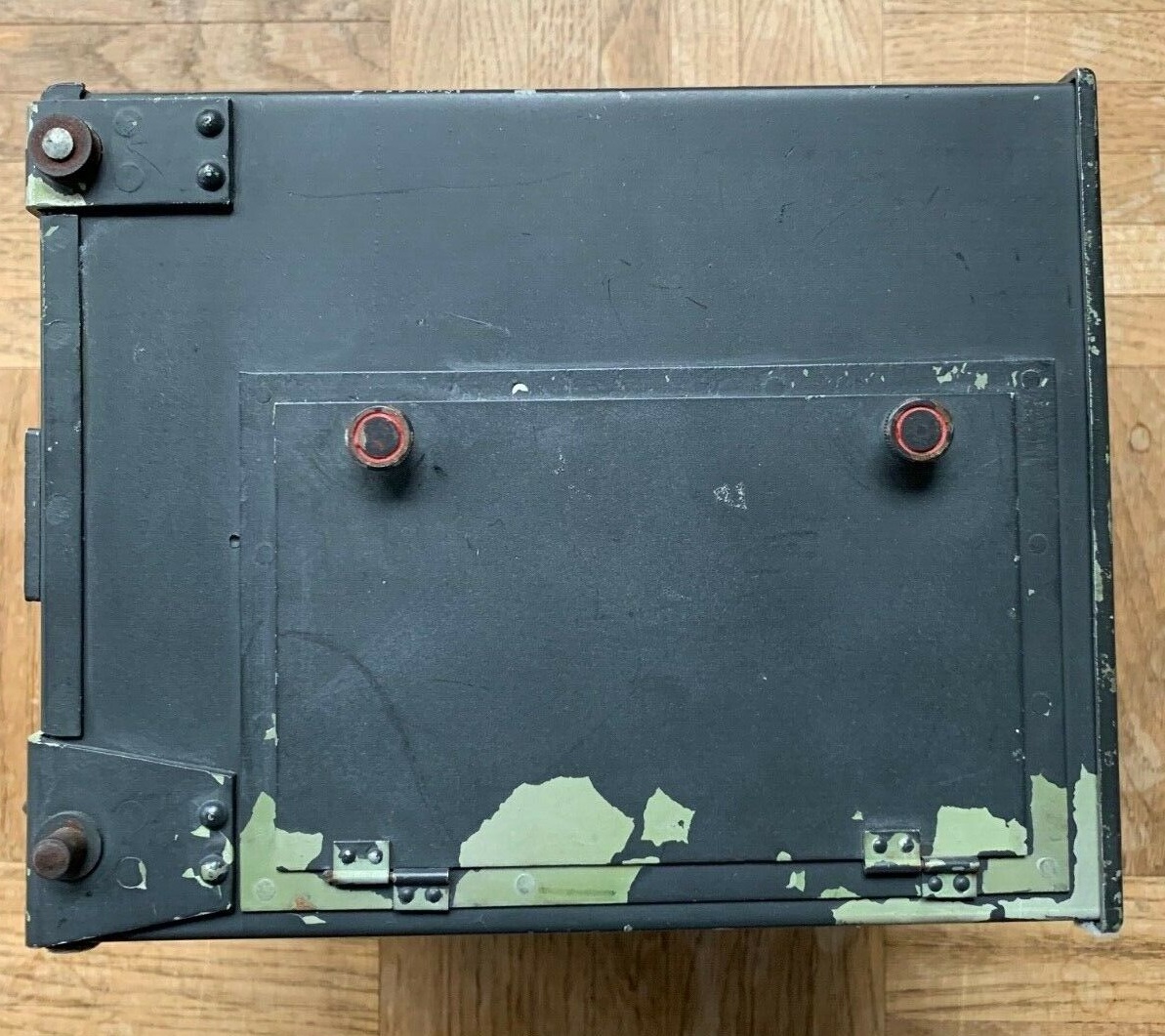

Ln.29461 Sichtgerät/ Empfänger E 102a


  • Bezeichnung: Sichtgerät/ Empfänger E 102a
  • Anforderungszeichen: Ln.29461
  • Gerät-Nr.: 124-150 A
  • Baumuster: E 102a
  • Hersteller: hdb = Huth-Apparatefabrik hannover GmbH, Hannover
  • Baujahr: ca. 1944
  • Verwendung: Bestandteil der Funkhöhenmesseranlage FuG 102a
  • Eingebaut in: Flugzeugbaumustern mit Funkhöhenmesser FuG 102a





Weiterlesen

Fl.XXX Kinokamera Movikon K16, Zeiss Ikon, 1943/ 1944


  • Bezeichnung: Kinokamera Movikon K16
  • Anforderungszeichen: Fl.XXX
  • Baumuster: K16
  • Hersteller: Zeiss Ikon A.G., Dresden
  • Objektiv: Tessar, 1: 2,7 / f=2cm, Carl Zeiss Jena
  • Baujahr: 1943 / 1944
  • Werk-Nr.: 76027
  • Verwendung: als Filmkamera für den militärtischen und zivilen Gebrauch
  • Bemerkung: Die Movikon K16 wurde nahezu baugleich, aber modifiziert und mit elektrischem Filmantrieb als Ballistische Schussmess Kamera (BSK 16) bei der deutschen Luftwaffe eingesetzt, u.a. in der Messerschmitt Bf 109 K-4, Me 262, Focke-Wulf FW 190 D, Tank Ta 152 u.a.
  • Allgemeines: In der Gebrauchsanleitung heisst es ‚“Movikon K16 ist eine Kino-Camera für Kodak Kassette mit 16 mm Film, daher die Bezeichnung K.16.“ Gebaut wurde sie ab 1938 . Die Kamera ist für 16mm Kodak Filmkassetten mit 15 Meter Film ausgelegt. So geht das Filmladen innerhalb von Sekunden. 6 Meter Film konnten mit einem Federwerksaufzug belichtet werden. Die Kamera ist für Wechselobjektive ausgelegt. Der unterschiedliche Bildausschnitt wird dann im optischen Sucher mit einschwenkbaren Masken dargestellt. Die Kamera ist mit verschiedenen Gängen, 8 – 16 – 24 – 64 Bilder pro Sekunde und Einzelbild ausgestattet. Standardmässig wurde die Movikon mit dem weniger lichtstarken Tessar 1:2,7 f=2cm ausgeliefert. 1938 kostete eine Movikon K16 ca. RM 310.- (Reichs Mark).

Weiterlesen

Fl.32259 Raumleuchte, 1943


  • Bezeichnung: Raumleuchte
  • Anforderungszeichen: Fl.32259
  • Baumuster: 1202
  • Hersteller: kbc = Pohl & Helbig, Berlin
  • Baujahr: ca. 1943
  • Eingebaut in: mehrmotorigen Flugzeugen
  • Verwendung: zur Kabinen- und Laderaumausleuchtung, zur Gerätebeleuchtung in der Henschel Hs 129

Weiterlesen
