Fl.XXX Leuchtpistole – Modell Heer

Bezeichnung: Leuchtpistole Einläufig
Anforderungszeichen:
Gerät-Nr.:
Baumuster: Modell Walther 1934
Messbereich:
Hersteller: duv = Berlin-Lübecker Maschinenfabriken Bernhard Berghaus, Werk Lübeck , Helm Str. 29-35
Baujahr: 1941
Eingebaut in:
Funktionsweise

Die Walther Leuchtpistole wurde zur Standartsignalpistole der deutschen Wehrmacht. Auch blieb sie weiterhin im Dienst, nachdem die Leuchtpistole LP 42 eingeführt wurde. Produktionszeitraum war von 1936 – 1943 (Kriegsproduktion). Die Kriegsproduktion wies verschiedene unscheinbare Veränderungen zu dem Modell 1934 auf. Keine Vergabe einer Fl.-Nummer, da diese Signalpistole für das Heer konsipiert war. Einsatzbereich: Her, Luftwaffe, Marine, Waffen-SS, Polizei und ziviler Bedarf. Dieses Modell gab es auch in einer ZINK Ausführung. Zink-Signalpistole Heer – ab 1942 bis 1944.

Fl.XXX Trommelschauzeichen Lsig 5, 1938

Bezeichnung: Trommelschauzeichen für Staurohrheizung
Anforderungszeichen: Fl.XXX
Baumuster: Lsig 5
Messbereich:
Hersteller: Askania-Werke A.G., Berlin
Baujahr: ca. 1938
Einbaudurchmesser: 30mm
Verwendung: Schauzeichen für Staurohrheizung
Eingebaut in: z.B. Blohm & Voss Ha 139, Dornier Do 13, Heinkel He 111C, Junkers Ju 86 B,K, Ju 90

Fl.23825 Dreieckrechner DR 2, 1942

Bezeichnung: Dreieckrechner DR2 für Nachtjagd
Anforderungszeichen: Fl.23825
Gerät-Nr.: 127-107 B-2
Baumuster: DR 2 (5.Modell)
Hersteller: Dennert & Pape, Hamburg
Baujahr: 1942
Eingebaut in: z.B. Fl.23001 Windrechner, 1945
Besonderheiten: aufgrund der fluoreszierenden Farbgebung auch für den Nachteinsatz geeignet

Literaturempfehlung:

C.Plath-Fabrik nautischer Instrumente, die Dreieckrechner und die Flugzeugnavigation

Klaus Greis, 2022, ISBN: 978-3-941937-55-0, www.edition-greis.de

Ln.27002 Anzeigegerät für Funknavigation AFN 2, 1944

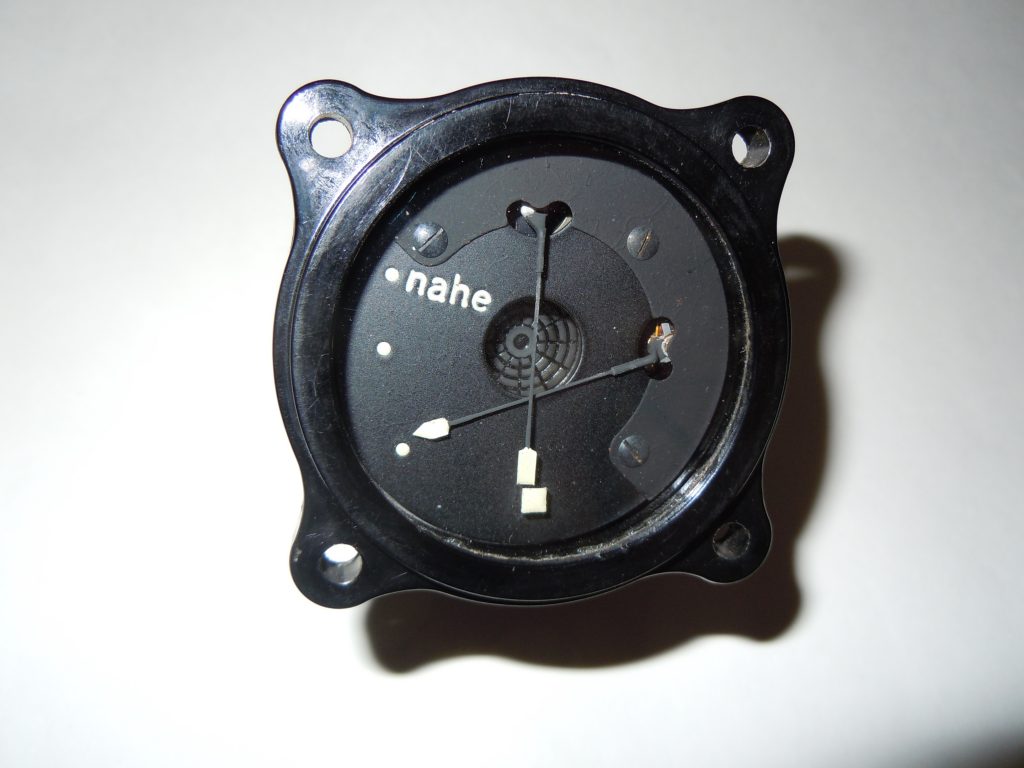

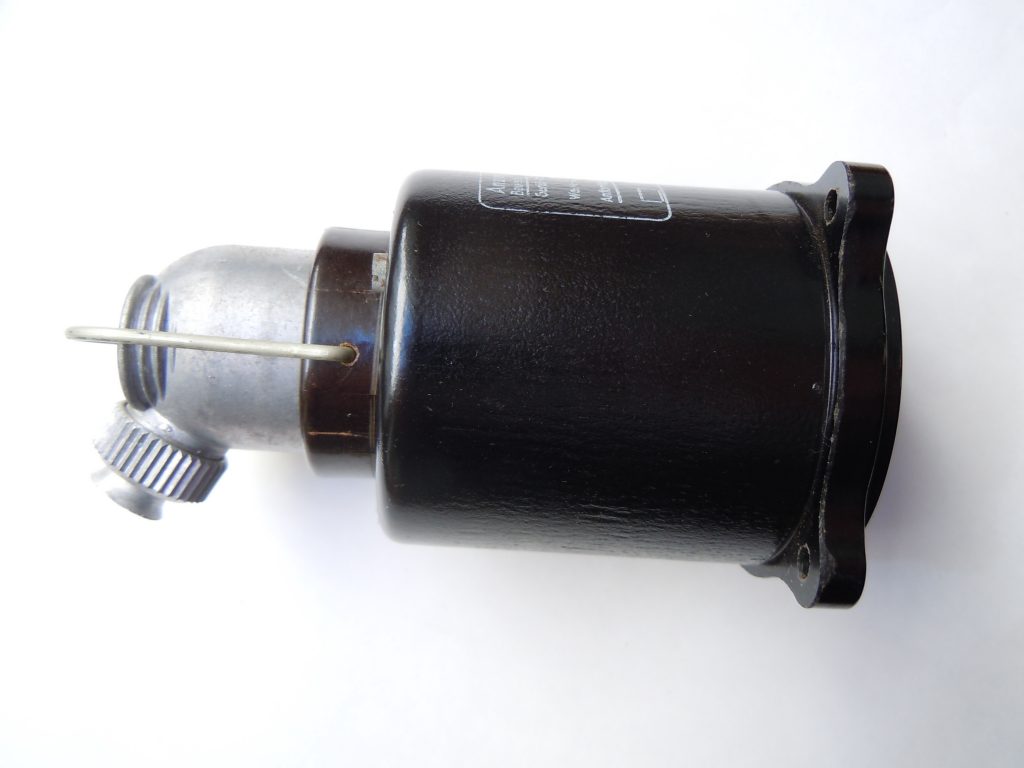

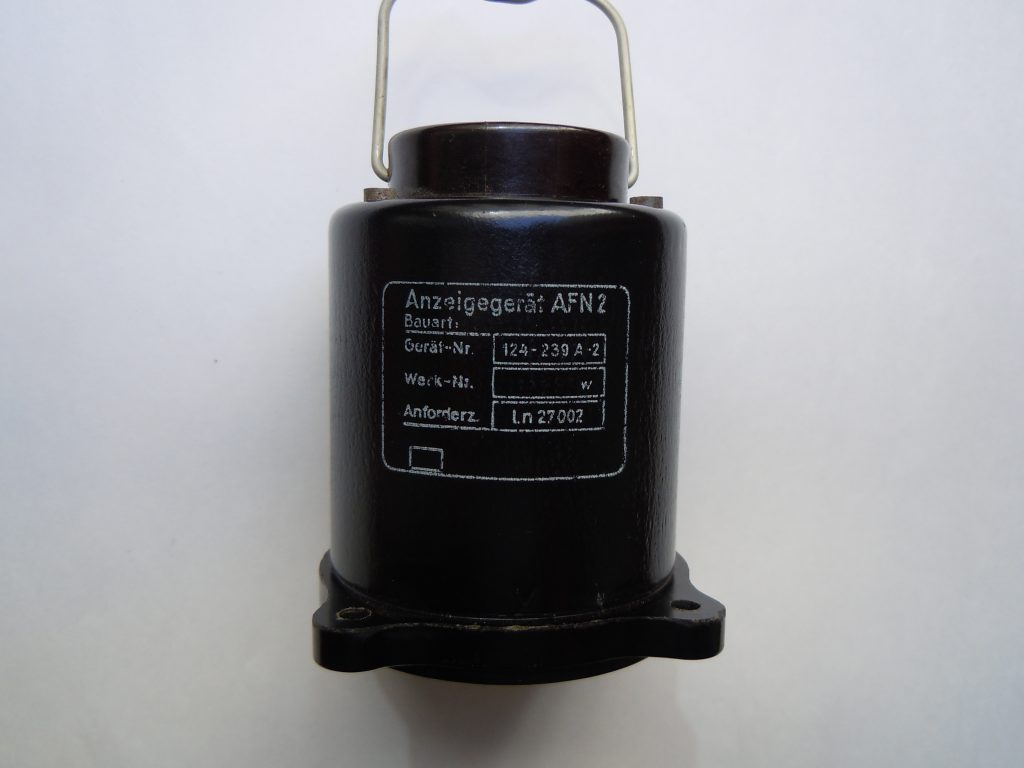

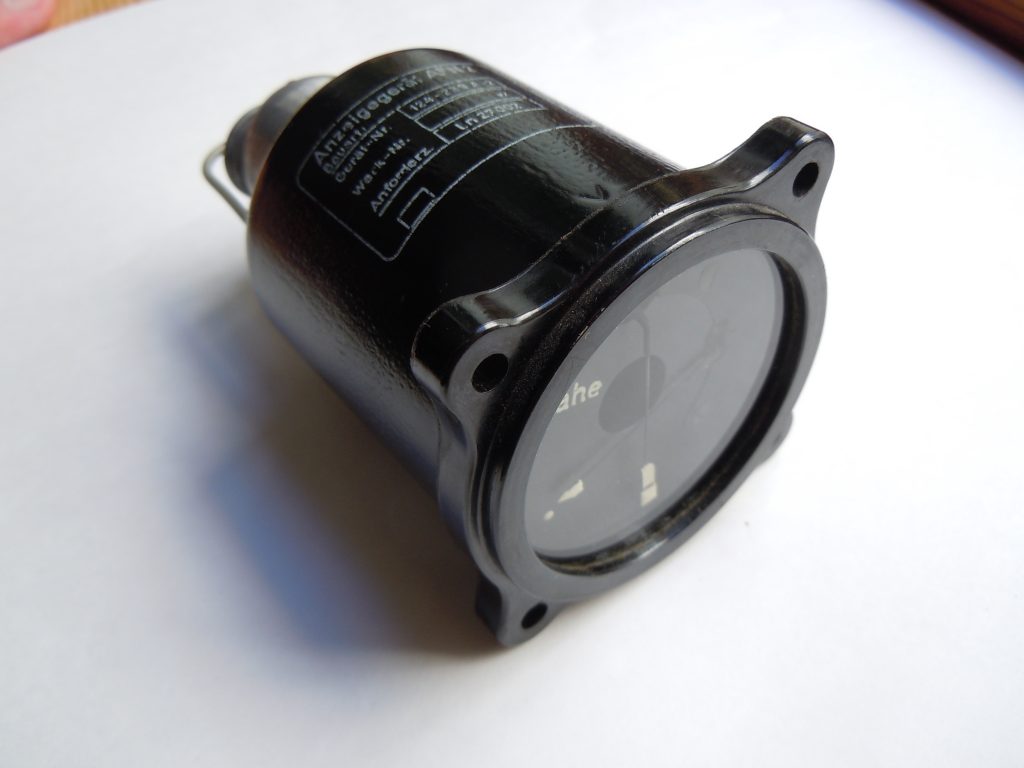

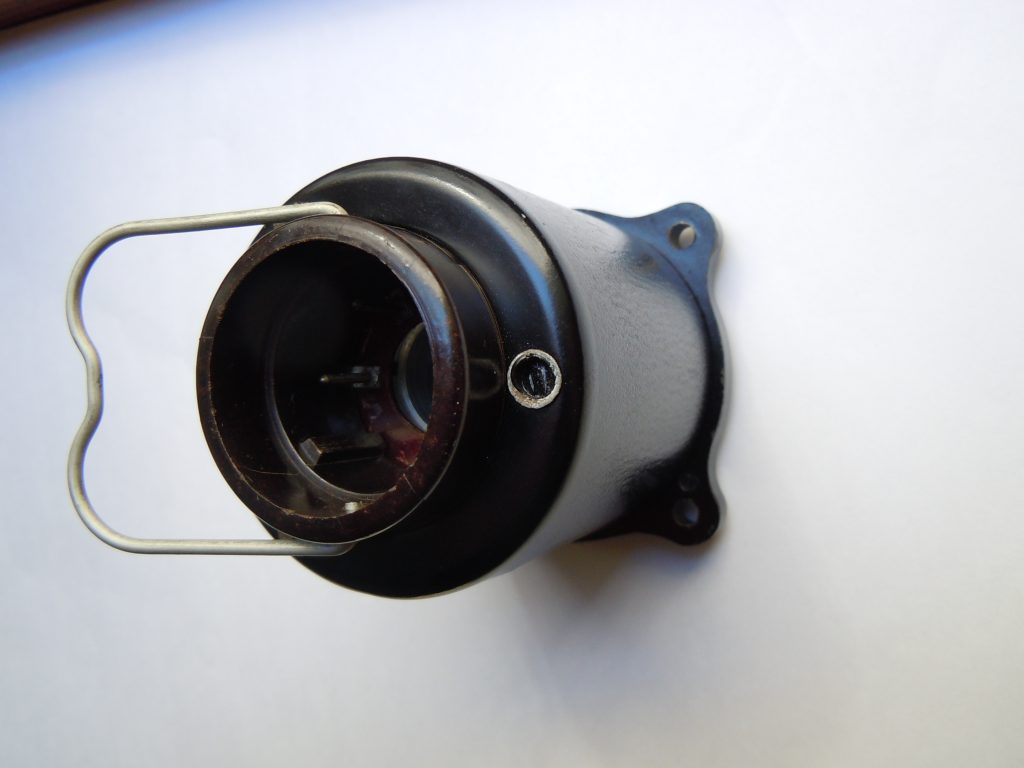

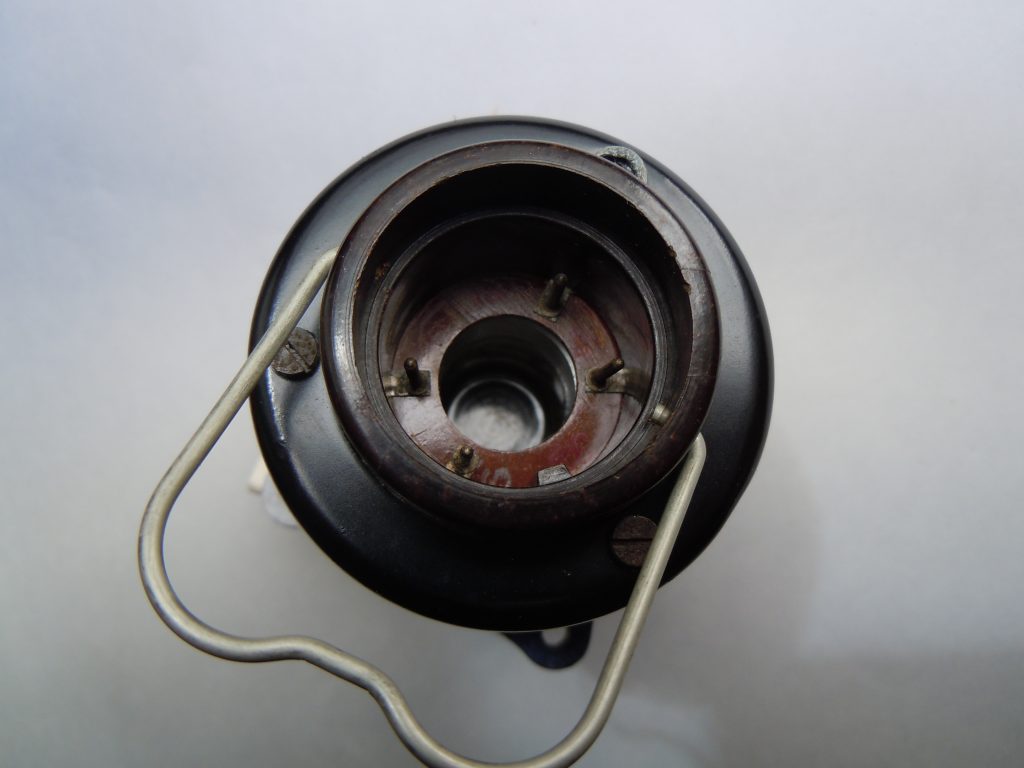

Bezeichnung: Anzeigegerät für Funknavigation AFN 2
Anforderungszeichen: Ln.27002
Gerät-Nr.: 124-239 A-2
Baumuster: AFN2
Hersteller: LGW-Hakenfelde, Berlin (Siemens)

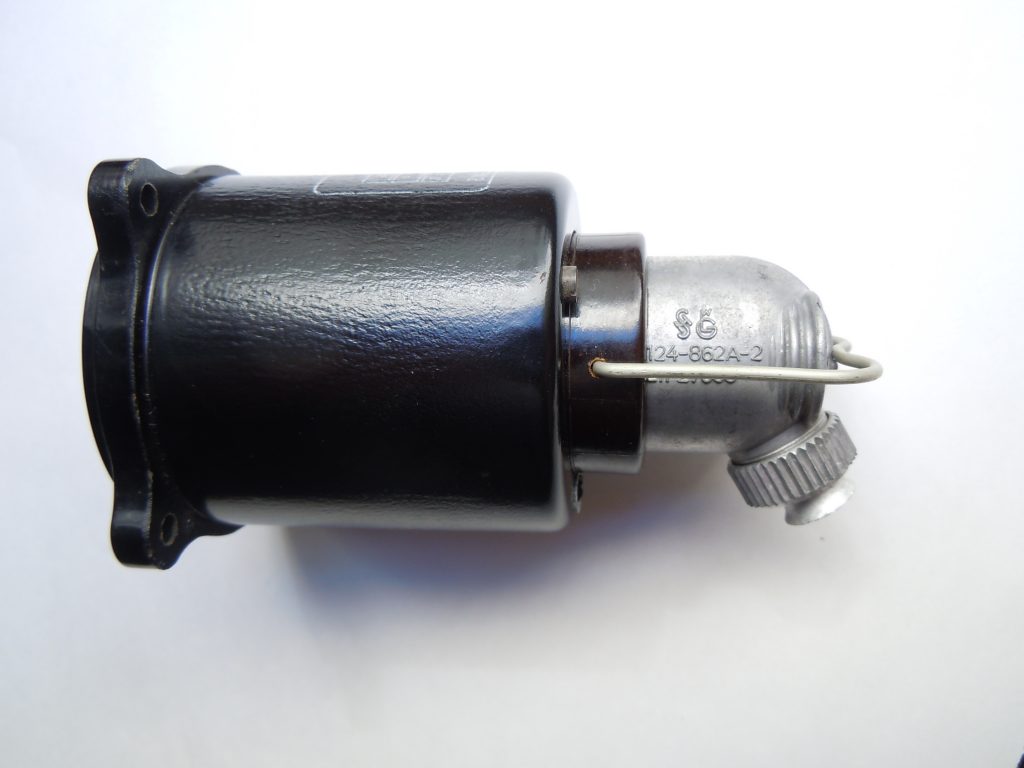

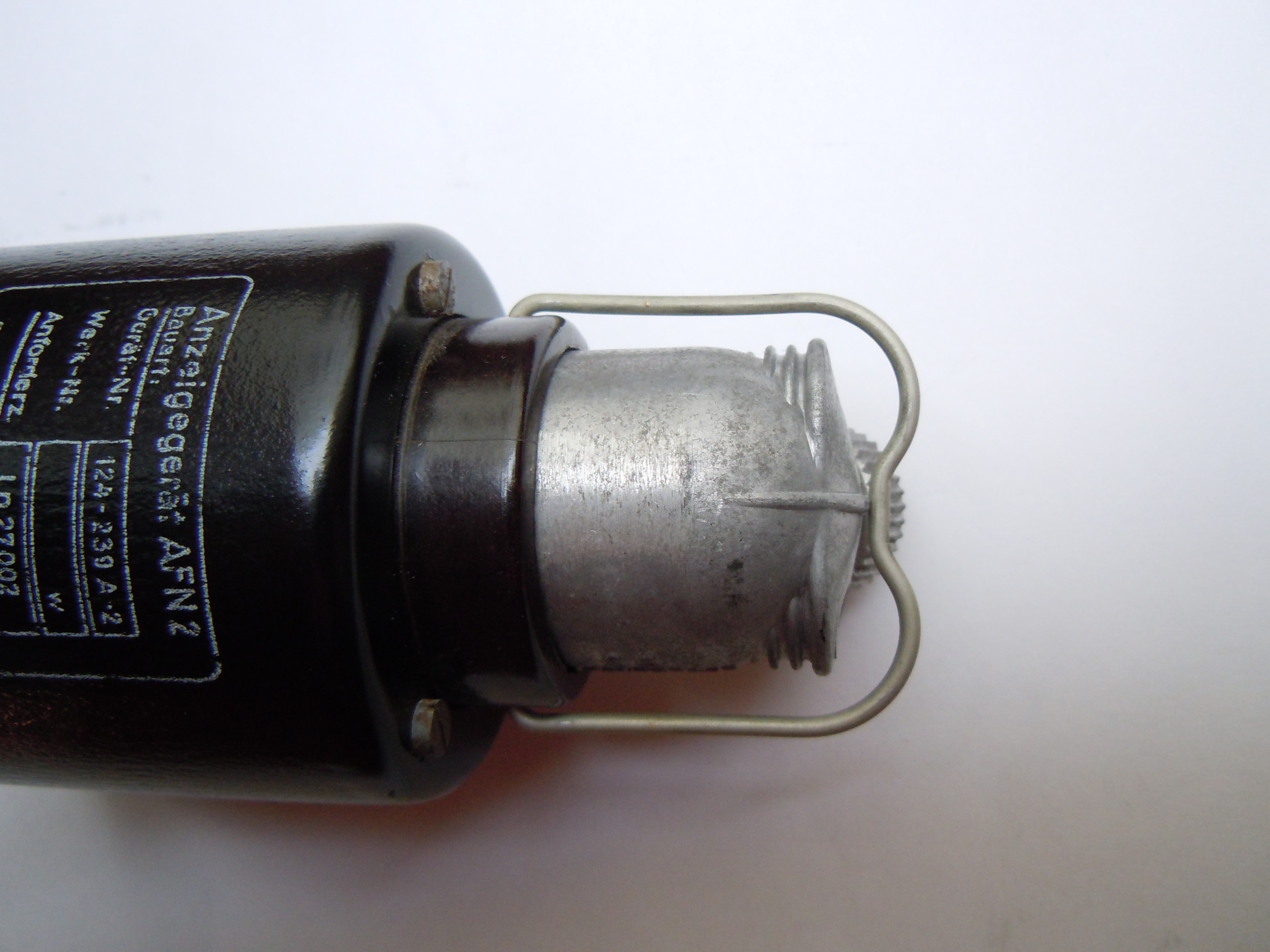

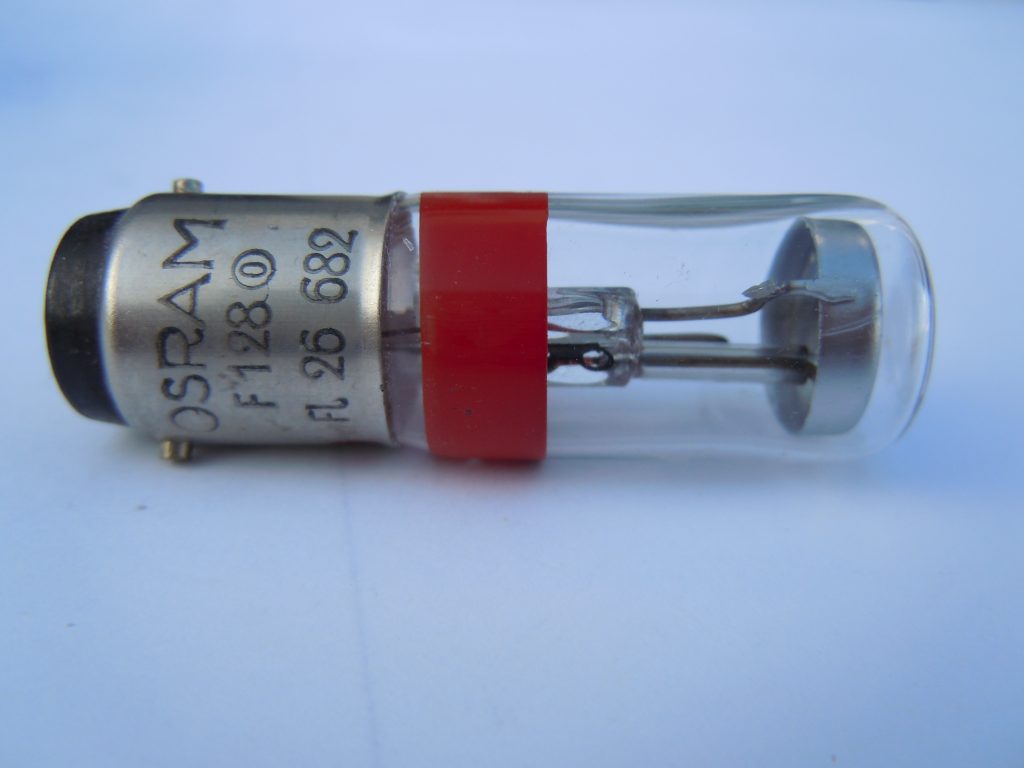

Zubehör: Stecker, Ln.27003 / Glimmlampe, Fl.26682
Funktionsweise:

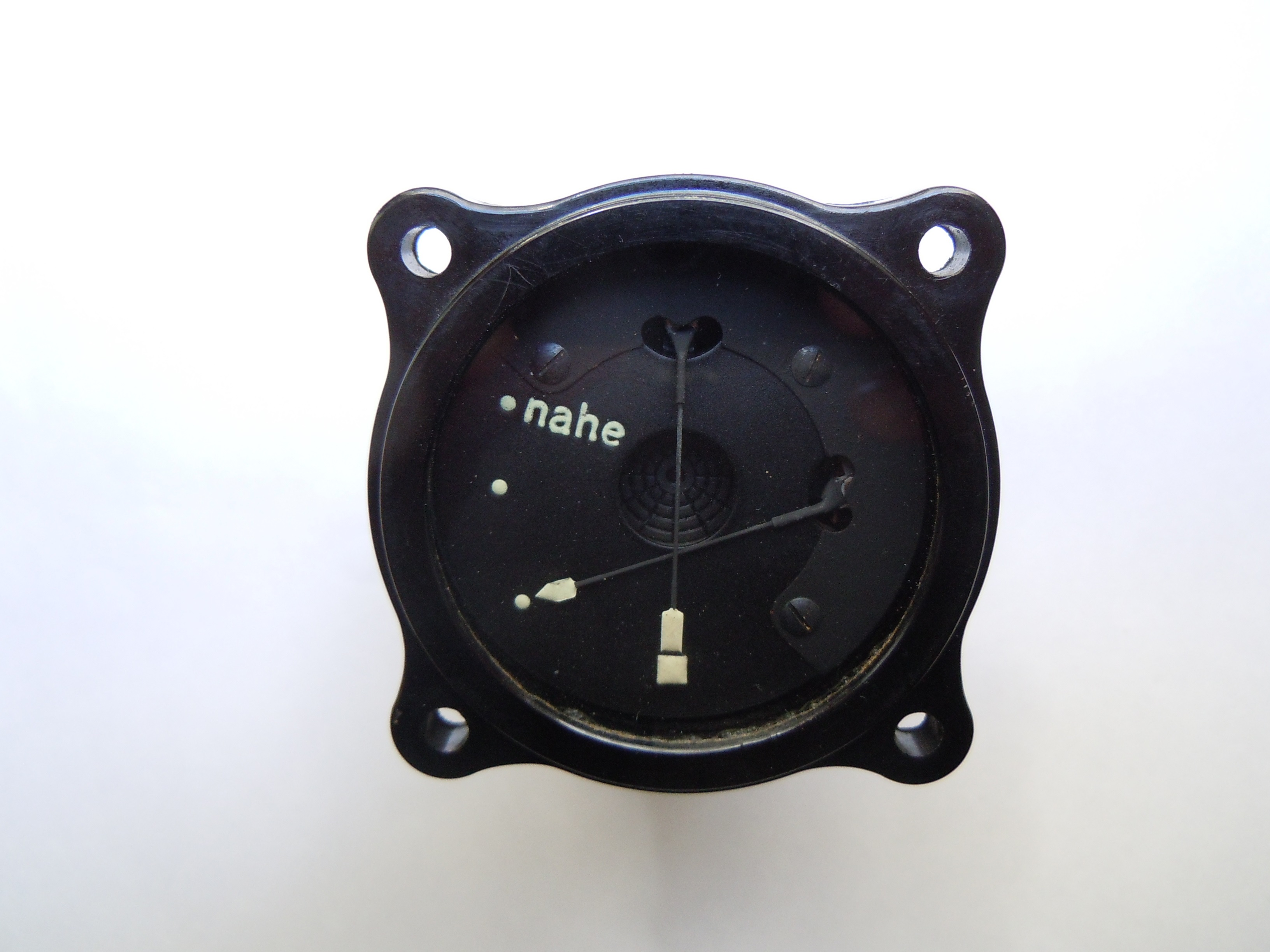

- Mit dem AFN 2 war ein Instrumenten-Zielflug auf einen empfangenen Sender möglich. Das AFN 2 besitzt 2 Zeiger. Die Abweichung vom Kurs, links oder rechts zum Sender, wird vom senkrecht nach unten stehenden Zeiger angezeigt. Fliegt das Flugzeug auf direktem Kurs, steht der Zeiger genau senkrecht, über dem Leuchtpunkt (eckig). Der andere, waagerecht stehende, Zeiger gibt die Entfernung des Flugzeuges vom Sender (Funkfeuer) an. Bei Überfliegen des Senders leuchtete die im Steckeranschluss (Ln.27003) integrierte Glimmlampe (Fl.26682) auf. Beim Überfliegen des Senders steht der waagerechte Zeiger genau auf dem mittleren Leuchtpunkt, links auf dem Ziffernblatt.
